Principio Fisico ed Esecuzione dell’Indagine
-

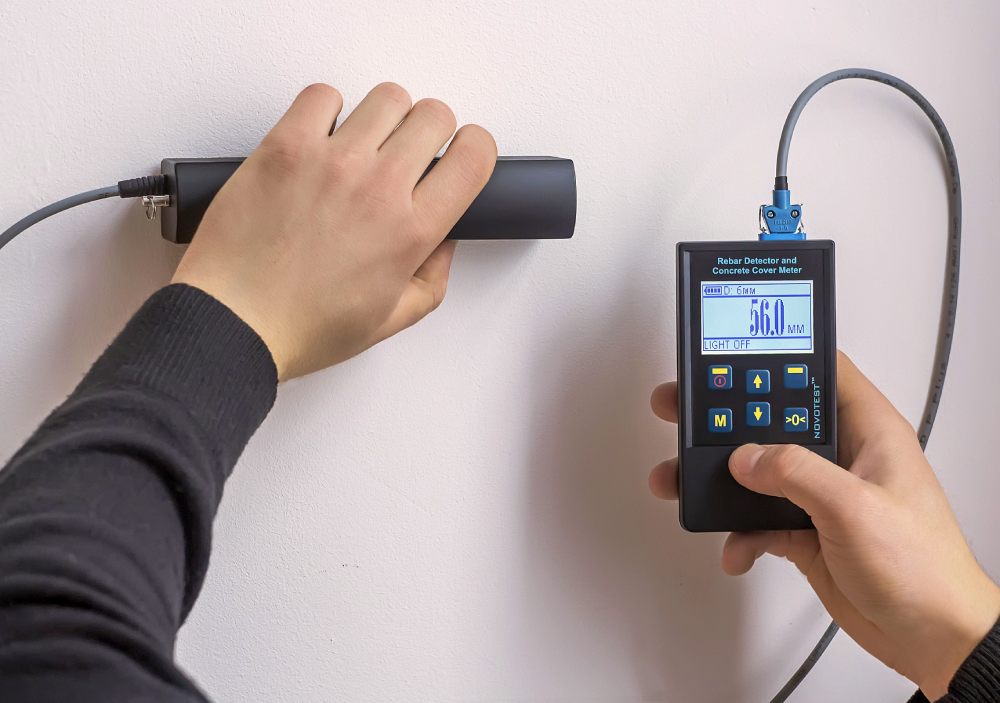

Principio di funzionamento: L’indagine si basa sull’elettromagnetismo e sull’induzione magnetica. La sonda generatrice emette un campo magnetico a bassa frequenza; la presenza di una barra d’acciaio all’interno del calcestruzzo altera le linee del flusso magnetico, generando correnti parassite (correnti di Foucault) rilevate dal sensore.
-
Parametri Rilevati:
-
Posizione e geometria delle armature: Localizzazione esatta delle barre di armatura orientate sia in senso longitudinale che trasversale (staffe).
-
Spessore del copriferro (c): Misura della distanza tra la superficie esterna del calcestruzzo e il margine esterno della barra d’armatura.
-
Stima del diametro (Φ): Determinazione indicativa del diametro delle barre principali mediante confronto del segnale indotto a diverse profondità.
-
Importanza e Applicazioni Principali
-
Indagine preliminare propedeutica: Risulta indispensabile prima di effettuare carotaggi, prove di estrazione Pull-Out o stazioni ultrasoniche per l’indagine SonReb, al fine di evitare di tranciare le armature con la carotatrice o di posizionare i sensori sulle barre d’acciaio (che altererebbero le letture).
-
Verifica dello stato di conservazione e degrado: Un copriferro insufficiente espone le armature al fenomeno della carbonatazione e all’infiltrazione di cloruri, innescando l’ossidazione e la successiva espulsione del copriferro (spalling).
-
Caratterizzazione strutturale (NTC 2018): Ricostruzione della carpenteria metallica di travi, pilastri e nodi per la definizione del Livello di Conoscenza (LC1, LC2, LC3) ed il calcolo del Fattore di Confidenza (FC).
Normativa di riferimento:
- BS 1881:204 – Testing concrete. Recommendations on the use of electromagnetic covermeters;
- Eurocodice 2 – Progettazione delle strutture di calcestruzzo;
- DIN 1045: Guideline Concrete, reinforced and prestressed concrete structures;
- ACI Concrete Practices Non Destructive testing 228.2R-2.51: Covermeters.
