Descrizione
Questa tecnologia elimina la necessità di utilizzare gel d’accoppiamento e permette di effettuare misurazioni accurate direttamente su superfici fortemente arrugginite, rivestite, incrostate o ad altissima temperatura, azzerando i tempi di preparazione della superficie.
Vantaggi e Caratteristiche Principali
-
Nessun Gel Accoppiante (Couplant-Free): Esegue la prova a secco, ideale per ispezioni su larga scala, tubazioni verticali o ambienti dove il gel non è applicabile.
-

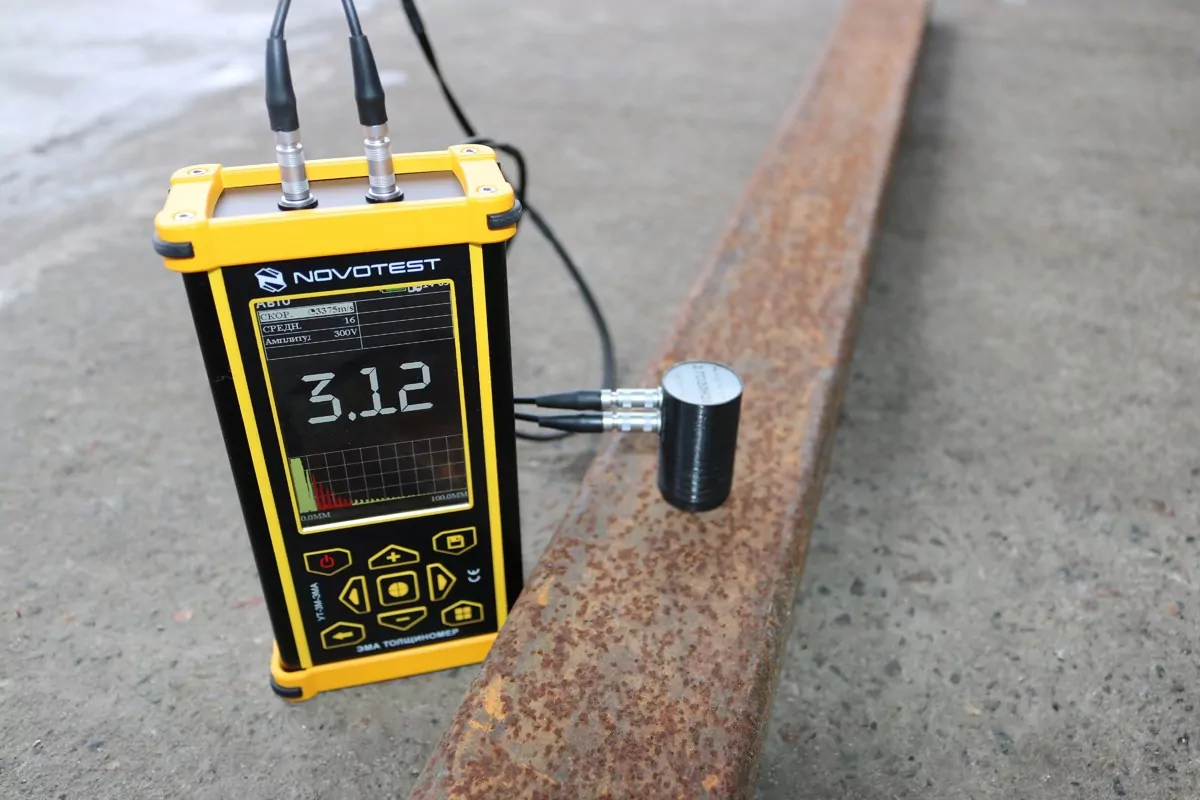

Misura Senza Contatto Diretto: Rileva lo spessore con un traferro (gap d’aria) tra la sonda e il pezzo fino a $2\text{ mm}$, permettendo la misura attraverso vernice spessa, ruggine o incrostazioni.
-

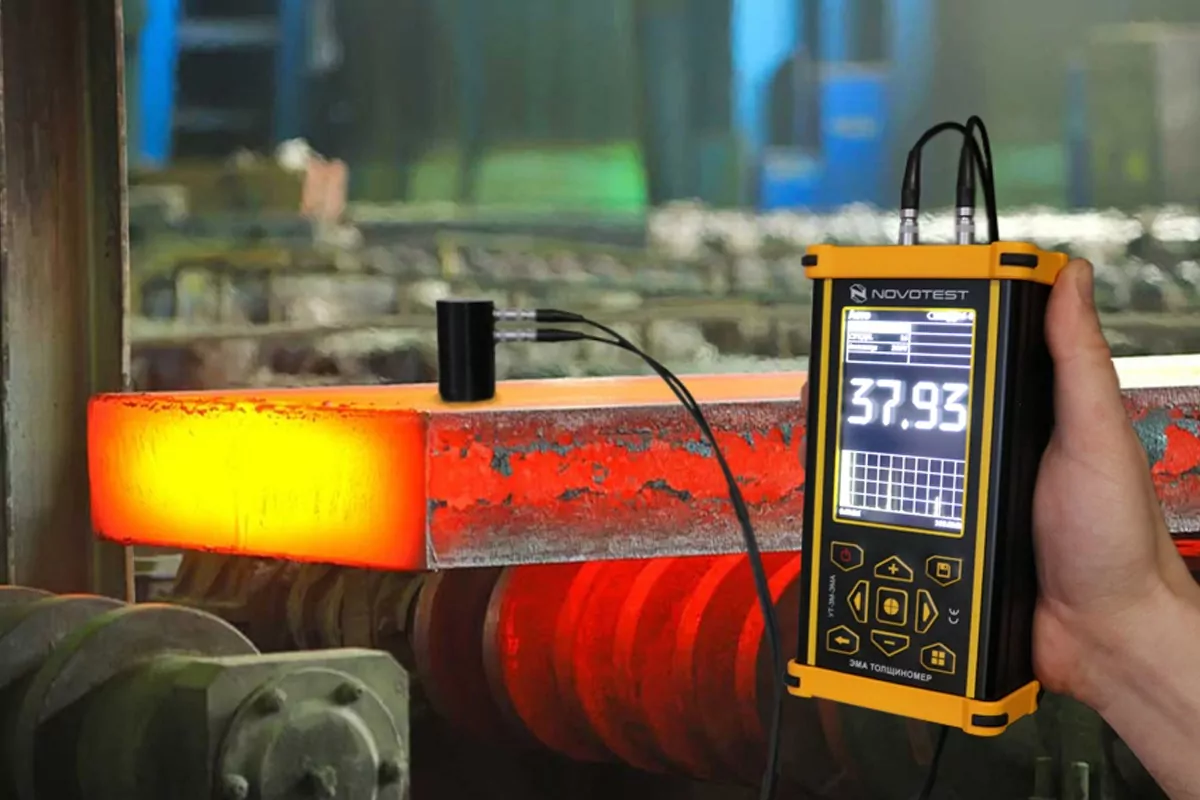

Ispezione ad Alta Temperatura: Scansione di componenti caldi senza rischio di danneggiamento termico della sonda o evaporazione dell’accoppiante.
-

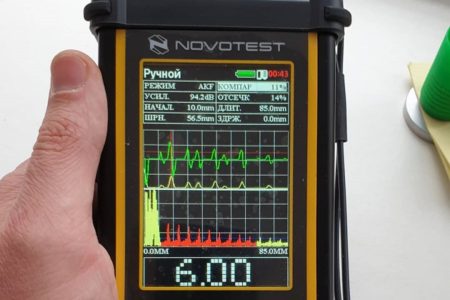

Rappresentazione Grafica A-Scan e B-Scan: Visualizzazione dinamica della forma d’onda del segnale e del profilo di spessore in tempo reale per la diagnosi di corrosione localizzata o vaiolature (pitting).
-
Automazione e Misura Automatico/Manuale: Calcolo automatico dello spessore con modalità Auto-Search, oltre alla gestione manuale dei cancelli di misura (Gates).
Normative di Riferimento
-
ASTM E1771: Standard Practice for Electromagnetic Acoustic Transducer (EMAT) Examination
-
UNI EN 14127: Prove non distruttive – Misurazione dello spessore mediante ultrasuoni
-
UNI EN 15317: Prove non distruttive – Esame ad ultrasuoni – Caratterizzazione e verifica delle apparecchiature per la misurazione dello spessore
Specifiche tecniche
| Measuring thicknesses range for steel, mm | 0.6…300.0 (depending on the probe type and object characteristics) |
| Coating thickness or air gap range, mm | up to 6 (depending on the object characteristics) |
Probes temperature measurement ranges, ° C:
|
|
| Measurement units |
|
| Resolution, mm | 0,01 |
| Type of ultrasonic wave | transverse |
| Manual gain range, dB | 30-100 |
| Ultrasound velocity adjustment range, m/s | 1000-9999 |
| Frequency averaging signal | 1-128 |
| Operating modes |
|
| Measurement methods |
|
| Display | 3.5 inch 320 * 480 |
| Menu Language |
*additional languages available by request |
| Standard |
|
| Weight of the electronic unit, not more, kg | 0.5 |
| Dimensions of the electronic unit (L x W x H) | 165x90x50 mm |
| Dimensions of the EMAT ST-20 probe (D x H) | 27×45 mm |
| Power supply | Built-in Li-ion Battery |
| Time of continuous work, not less than, h | 8 |
| Operating temperature range for the electronic unit, ° C | -20 to +50 |
