1. Inquadramento Storico e Strutturale

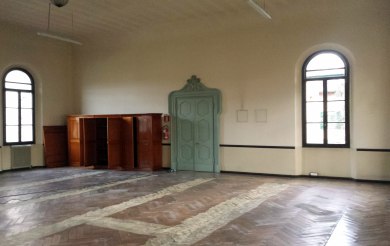

Su incarico dell’Azienda Ospedaliera di Padova, sono state eseguite indagini diagnostiche presso la Palazzina n. 6 (locale ex biblioteca) che hanno compreso:
-
Una prova di carico statico su una porzione del solaio del primo piano;
-
Indagini termografiche all’infrarosso sul soffitto per l’individuazione di infiltrazioni e difetti di impermeabilizzazione della copertura.
2. Prova di Carico Statico sul Solaio
L’indagine ha riguardato la verifica della risposta statica di una campata di solaio al primo piano, avente una luce netta di calcolo pari a 8,00 m, sotto un carico di progetto equivalente pari a 600 kg/m² (6,00 kN/m²).
-

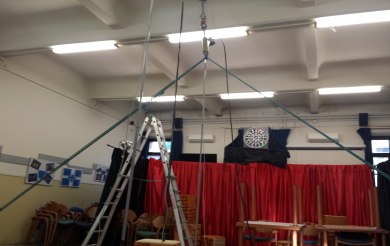

Schema di sollecitazione e contrasto: Per indurre momenti flettenti equivalenti al carico distribuito senza sovraccaricare la struttura con zavorre fisse, è stata applicata una forza concentrata in mezzeria tramite un martinetto oleodinamico a tiro Enerpac.
-
Ripartizione e misura del carico: In corrispondenza del punto di applicazione del tiro è stata posizionata una trave/putrella d’acciaio della lunghezza di 1,00 m per ripartire lo sforzo. La forza applicata è stata misurata in continuo mediante due trasduttori di pressione montati in serie alla centralina oleodinamica.
-
Strumentazione di misura dei cedimenti: Per tracciare la linea elastica, sono stati posizionati 6 trasduttori di spostamento (LVDT/potenziometrici) distribuiti secondo il seguente schema:
-
2 trasduttori in corrispondenza degli appoggi;
-
1 trasduttore nel punto di tiro (mezzeria);
-
3 trasduttori posti a 1,00 m e 2,00 m di distanza dalla mezzeria per valutare la collaborazione trasversale.
-

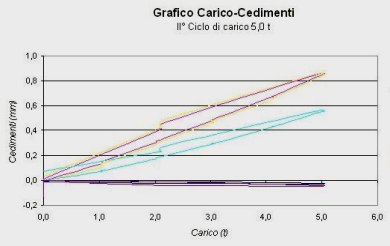

Esito della prova: Nonostante i suoi 106 anni di vita utile, il solaio ha evidenziato un comportamento perfettamente elastico e lineare, registrando una deformazione massima residua trascurabile e una freccia massima in mezzeria contenuta entro circa 0,7 mm.
3. Indagine Termografica (IRT)

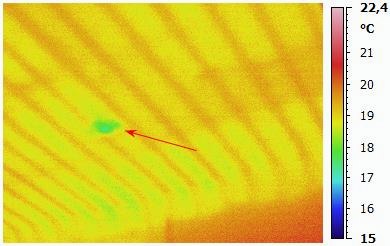

L’ispezione termografica eseguita sull’intradosso del soffitto del primo piano ha evidenziato due zone circoscritte caratterizzate da un’anomalia termica fredda marcata, sintomo di un elevato contenuto di umidità nell’estradosso.
Tale riscontro conferma la presenza di discontinuità e difetti di tenuta nel manto d’impermeabilizzazione della copertura del tetto sovrastante.
