1. Inquadramento e Scopo dell’Indagine
Lo scopo primario dell’indagine termografica all’infrarosso (IRT) è stato quello di condurre un collaudo non distruttivo per verificare la qualità dell’isolamento termico posato in opera, identificando eventuali dispersioni di calore, discontinuità del cappotto o anomalie nell’involucro edilizio.
2. Strumentazione e Metodologia di Rilievo
I termogrammi sono stati acquisiti sia dall’esterno (sulle facciate dell’edificio) sia dall’interno dei singoli locali, in condizioni di idoneo gradiente termico (ΔT) tra ambiente interno riscaldato ed esterno.
Per il controllo è stato impiegato il seguente sistema di misura:
-
Termocamera: Thermal Video System AVIO – Serie TVS-200-EX;
-
Software di post-elaborazione: ITR Cronista per l’analisi spettrale e radiometrica delle immagini termiche.
3. Esito dell’Analisi Termografica e Risultati
L’analisi comparativa dei termogrammi ha evidenziato quanto segue:
-

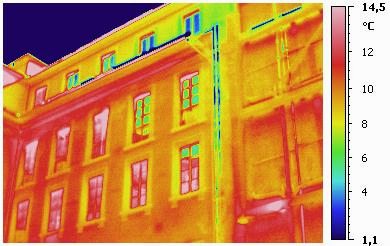

Riferimento di confronto: La prima immagine termografica si riferisce a un fabbricato adiacente privo di isolamento termico, impiegato come termine di paragone per valutare le dispersioni dell’involucro non riqualificato.
-

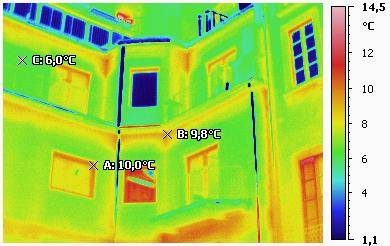

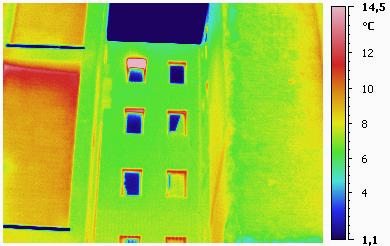

Criticità rilevate sull’edificio in esame: Nonostante la classe energetica dichiarata, la seconda, terza e quarta immagine termografica mostrano chiare anomalie di temperatura superficiale riconducibili a ponti termici:
-
Ponti termici geometrici: disomogeneità termiche marcate localizzate negli spigoli e nei nodi d’angolo dell’edificio;
-
Ponti termici costruttivi: dispersioni concentrate lungo il perimetro e i telai degli infissi, indice di un’imperfetta sigillatura o di discontinuità nell’isolamento del nodo finestra.
-
