1. Inquadramento Storico e Descrizione dell’Intervento

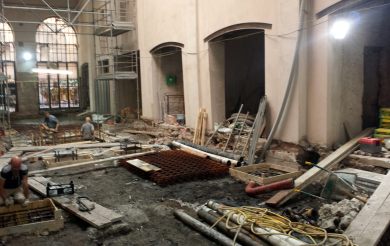

Nel corso delle opere di scavo destinate alla realizzazione delle fondazioni del nuovo soppalco e del vano ascensore, sono emersi resti murari e reperti di interesse archeologico. È stata pertanto avviata la procedura di verifica ed assistenza archeologica preventiva per la catalogazione, lo studio e la salvaguardia dei ritrovamenti.

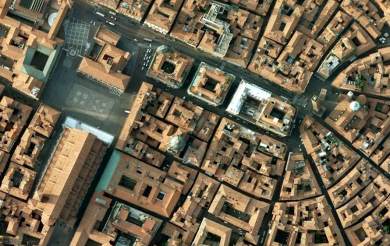

Il progetto di ristrutturazione ed adeguamento sismico si sviluppa su una superficie complessiva di circa 730 m² articolata su tre livelli, con doppio accesso da via Clavature e via Pescherie Vecchie. L’intervento prevede il restauro e l’allungamento della pensilina storica d’ingresso oltre al ripristino dei grandi lucernari vetrati centrali.
2. Indagini Geotecniche e Collaudo Non Distruttivo

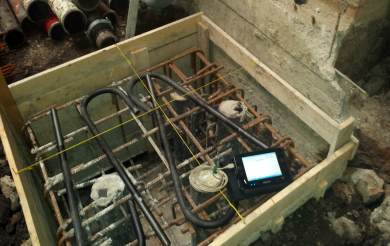

Su incarico dell’Impresa Costruttrice, nel mese di settembre è stata eseguita una campagna di controlli non distruttivi per la verifica dell’integrità strutturale di n. 10 micropali di fondazione.
Caratteristiche geometriche dei micropali indagatoi:
-
Diametro nominale (d): 180 mm;
-
Lunghezza di progetto (L): 10,0 m.
3. Metodologia di Prova: Sonic Integrity Test (SIT / PIT)
A. Principio Fisico dell’Ecometria
La prova ecometrica a bassa deformazione (Low Strain Integrity Testing) si basa sulla teoria della propagazione monodimensionale delle onde elastiche di sferzamento all’interno di un elemento strutturale allungato.
-
Generazione dell’impulso: Un martello calibrato a testa morbida immette un’onda sferica di compressione sulla testa del palo opportunamente preparata e levigata;
-
Riflessione dell’onda: L’onda elastica si propaga lungo il fusto alla velocità nominale del materiale (c 3800 m/s) e viene riflessa in corrispondenza del fondo del palo (cambiamento netto di impedenza acustica Z = A *ρ*c tra calcestruzzo e terreno fondale);
-
Rilevazione delle discontinuità: Eventuali anomalie lungo il fusto (restringimenti di sezione, vespai, inclusioni di terreno, variazione della densità della miscela cementizia) generano una riflessione anticipata (eco secondario) rispetto al segnale di fondo base.
B. Calcolo della Profondità
La profondità dell’interfaccia di riflessione Lr viene ricavata mediante l’equazione:
-
c = Velocità di propagazione dell’onda di pressione nel micropalo (m/s);
-
Δt = Tempo intercorso tra l’impulso iniziale e la ricezione del segnale d’eco riflesso (s).
4. Esito delle Misurazioni ed Interpretazione dei Dati

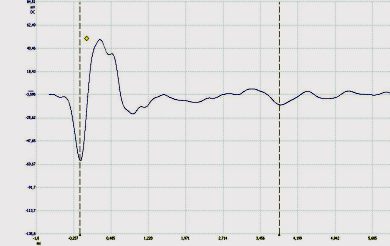

L’analisi dei riflettogrammi elaborati non ha evidenziato anomalie rilevanti o variazioni brusche dell’impedenza acustica (assenza di restringimenti di sezione o discontinuità di getto).
-
Continuità strutturale: Ottima lungo l’intero sviluppo dei micropali;
-
Profondità rilevata dell’eco di punta: Compresa tra 10,0 m e 10,2, perfettamente coerente con la lunghezza di progetto.
L’indagine ecometrica ha pertanto dato esito positivo, confermando l’idoneità dei micropali alle sollecitazioni di progetto.
5. Normativa di Riferimento
-
ASTM D5882-07: Standard Test Method for Low Strain Impact Integrity Testing of Deep Foundations;
-
NTC 2018 & Circolare n. 7/2019: Istruzioni per l’esecuzione dei controlli di continuità e collaudo sulle fondazioni profonde (pali e micropali).
