Spessimetro EMAT Novotest UT-3M-EMA.

Che cos’è uno spessimetro EMA?

L’acronimo EMA (Electromagnetic-Acoustic) indica la tecnologia del trasduttore elettromagnetico acustico, una metodologia d’indagine ultrasonica che sfrutta meccanismi elettromagnetici per generare l’onda acustica direttamente all’interno del materiale indagato.

A differenza delle tecniche ultrasoniche convenzionali, la tecnologia EMAT non richiede l’impiego di alcun fluido di accoppiamento acustico (couplant-free). Lo spessimetro NOVOTEST UT-3M-EMA rappresenta una soluzione altamente competitiva nel settore NDT (Non-Destructive Testing) per la misurazione degli spessori su componenti metallici.

Quali sono i vantaggi principali e caratteristiche operative?

A. Requisiti minimi per la preparazione delle superfici (Lift-Off fino a 6 mm)

• • La tecnologia EMA consente di operare mantenendo un traferro (lift-off) tra la sonda e la superficie del pezzo fino a 6 mm.

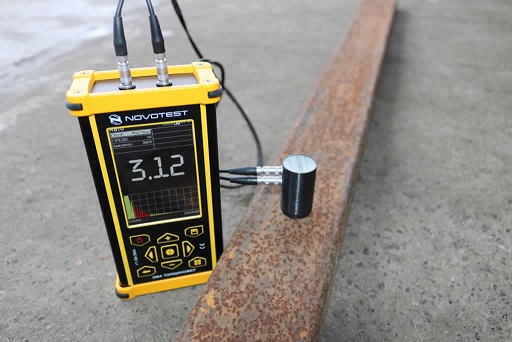

  • Ciò permette all’UT-3M-EMA di effettuare misurazioni accurate anche in presenza di strati superficiali di ossido, ruggine, polvere, vernice o altre sostanze protettive che altrimenti dovrebbero essere rimosse preventivamente.

  • Non è necessario l’uso di alcun fluido o gel d’accoppiamento. L’impiego della sonda EMAT in combinazione con un carrello porta-sonda ottimizza ulteriormente le operazioni di scansione continua.

B. Ampio campo di misura

• • Un vantaggio significativo rispetto ai dispositivi della concorrenza è l’estesa gamma di spessori misurabili: lo spessimetro NOVOTEST UT-3M-EMA consente rilevamenti da un minimo di 0,5 mm ad oltre 200 mm.

C. Facilità di misurazione e ancoraggio magnetico

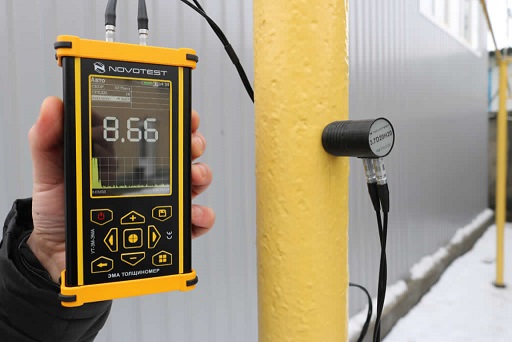

• • Basandosi in parte sulla tecnologia magnetica, la sonda può collegarsi e fissarsi saldamente anche su superfici metalliche verticali o sopratesta.

  • Questo consente all’operatore di condurre le verifiche e calibrare il blocco elettronico in tutta sicurezza con la sonda ancorata alla superficie.

D. Versatilità di analisi e modalità di rappresentazione

• • UT-3M-EMA offre diverse modalità di visualizzazione grafica ed elaborazione del segnale per adattarsi alle differenti esigenze di cantiere ed industriali.

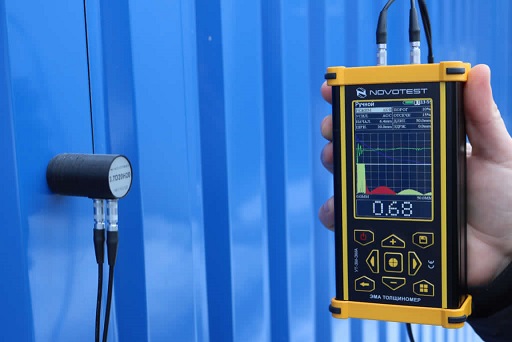

  • Visualizzazioni disponibili: A-Scan (forma d’onda) e B-Scan (profilo di spessore).

  • Algoritmi di rilevamento del tempo di volo: modalità di regolazione automatica e modalità manuali PEAK-PEAK, FRONT, ECHO ed ECHO-ECHO.

E. Robustezza costruttiva e autonomia elevata

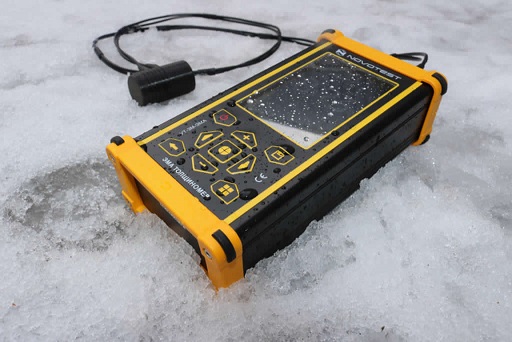

• • Il dispositivo è racchiuso in una custodia metallica resistente e leggera.

  • Su richiesta, lo strumento può essere fornito in versione antipolvere e impermeabile con grado di protezione IP65.

  • È dotato di batterie agli ioni di litio ad alta capacità per una lunga durata d’esercizio. Su richiesta, l’autonomia può essere ulteriormente estesa fino a 30 ore di lavoro continuo con una singola carica.

Scheda tecnica sintetica

Normativa di riferimento per controlli EMAT

• UNI EN ISO 16809: Prove non distruttive – Misurazione dello spessore mediante ultrasuoni.

• ASTM E1816: Standard Practice for Ultrasonic Testing Using Electromagnetic Acoustic Transducer (EMAT) Techniques.

• NTC 2018 (D.M. 17 Gennaio 2018): Capitolo 11 – Controlli non distruttivi sulle strutture in acciaio.
