Spessimetro ad Ultrasuoni – NOVOTEST UT-2A

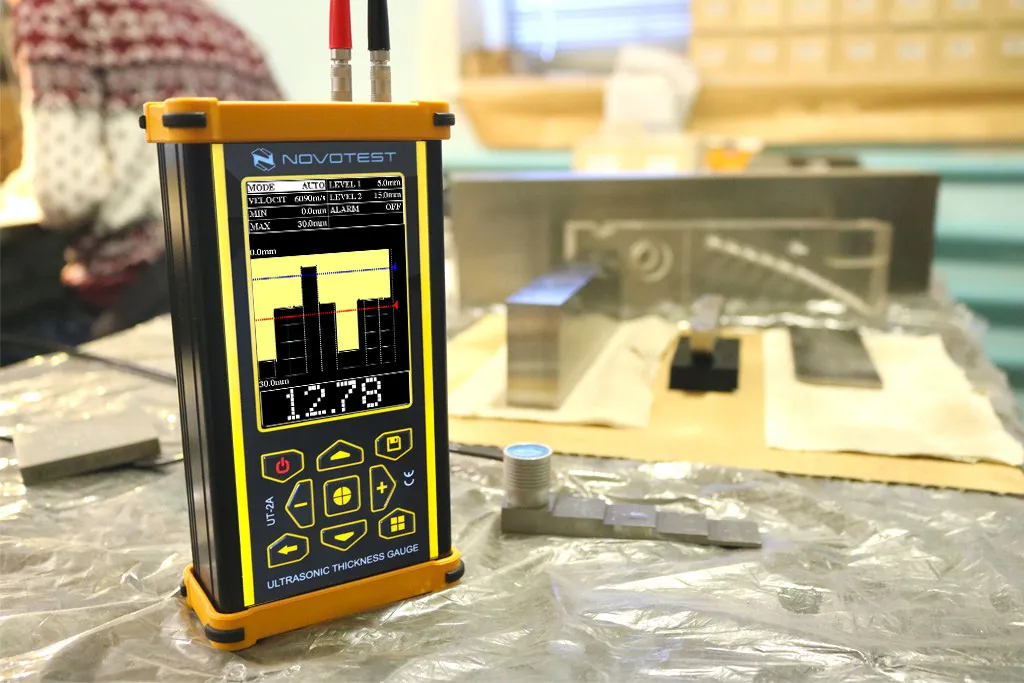

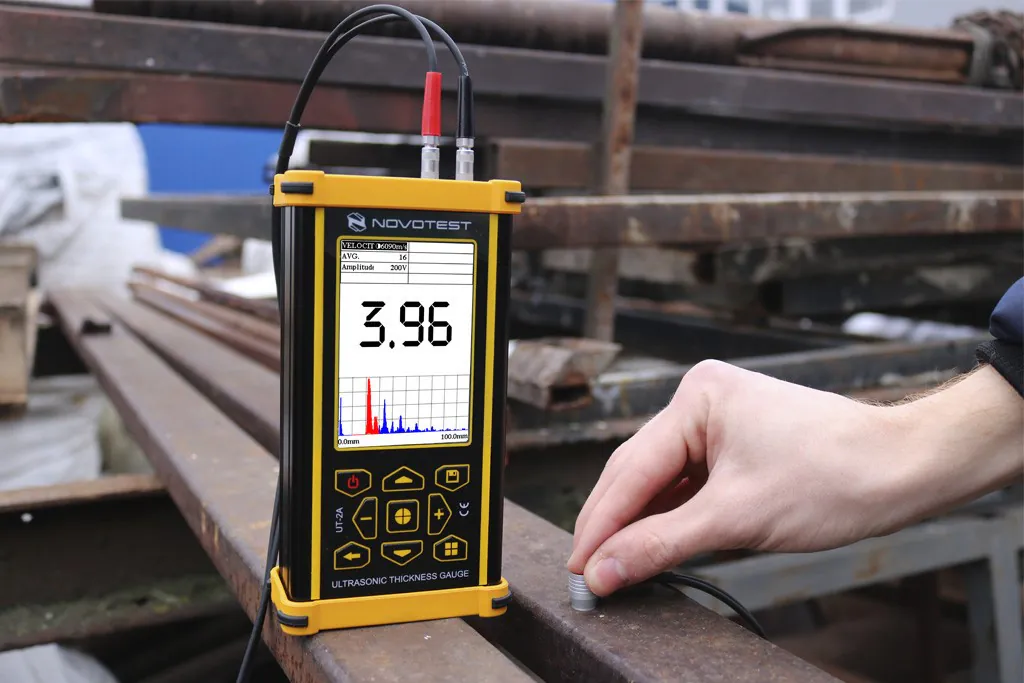

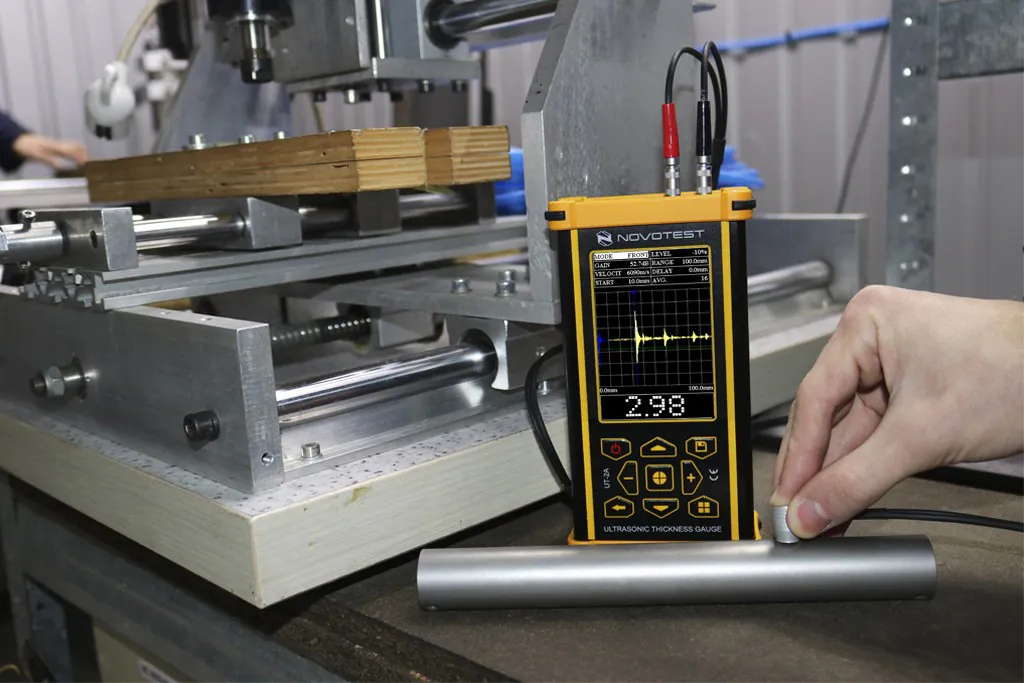

NOVOTEST UT-2A è uno spessimetro ad ultrasuoni ad alte prestazioni dotato di rappresentazione grafica dei segnali (A-Scan). Progettato per l’ispezione diagnostica complessa in ambito industriale e civile, consente di visualizzare la forma d’onda dell’eco di fondo per valutare l’integrità strutturale del materiale, misurare lo spessore attraverso rivestimenti e rilevare corrosione, vaiolature o cricche interne.

Probe frequency:
1.25 MHz 2.0 MHz 2.5 MHz 5.0 MHz 10.0 MHz
Optional (additional) special probe:
5.0 Mhz Echo-Echo 5.0 Mhz high temperature probe 10.0 MHz small size probe
Step wedge thickness calibration block
1-3-5-7-10-15 mm 2-5-10-15-20-25 mm 5-10-20-30-40-50 mm 10-20-40-60-80-100 mm
Calibration certificate ILAC IEC/ISO17025
Calibration certificate ILAC IEC/ISO17025
Aggiungi al preventivo
Categoria: Tag: ,

Descrizione

Caratterizzazione diagnostica avanzata, rilevamento di difetti interni e misura di spessore con grafici A-Scan in tempo reale

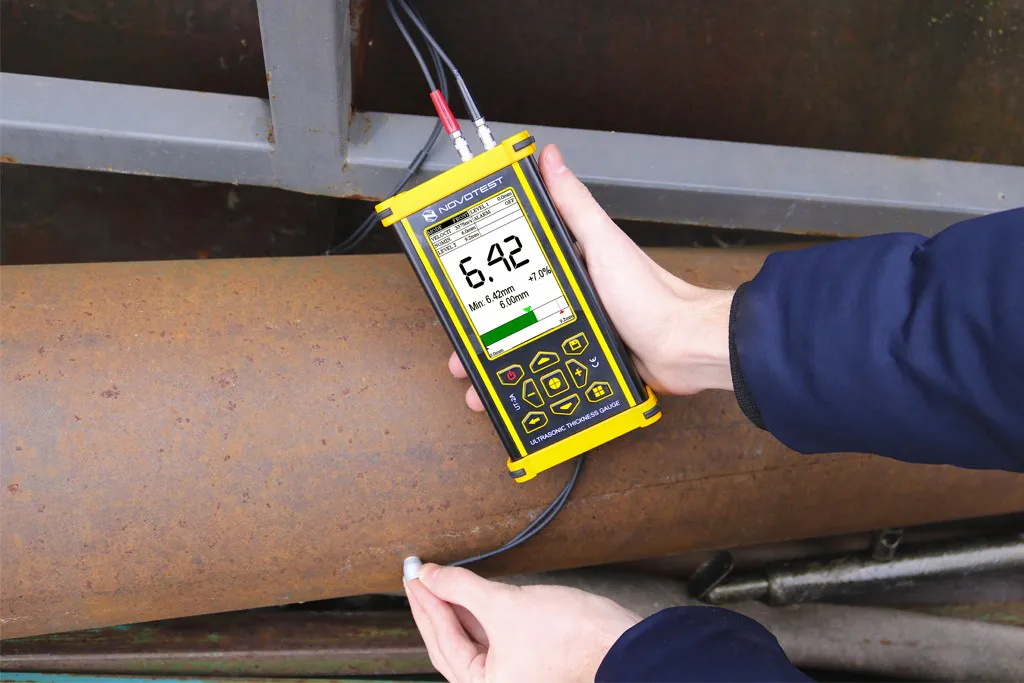

Applicazioni Tipiche: Ispezione di tubazioni scanalate o corrose, recipienti a pressione, serbatoi di stoccaggio, fusioni, elementi in metallo o materiali compositi soggetti a degrado.

Caratteristiche Principali e Funzionalità Avanzate

  • Rappresentazione Grafica A-Scan & B-Scan: Visualizzazione in tempo reale delle forme d’onda dell’eco ad ultrasuoni per un’analisi dettagliata di difetti, delaminazioni ed inclusioni nel materiale.

  • Misura Attraverso la Vernice (Echo-Echo): Modalità avanzata per rilevare lo spessore effettivo del metallo sottostante senza dover rimuovere il rivestimento superficiale o la pittura.

  • Controllo Manuale del Guadagno (Gain Control): Regolazione fine dei parametri del segnale per adattarsi a materiali ad elevata attenuazione acustica (es. ghisa, materiali compositi, calcestruzzo non armato o polimeri).

  • Gestione dei Cancelli di Misura (Gates): Possibilità di posizionare cancelli di soglia per isolare e analizzare specifici echi all’interno della sezione trasversale.

  • Memoria Interna e Software PC: Archivio per il salvataggio di report, grafici A-Scan e valori di spessore per successive analisi ed esportazione dati tramite porta USB.

Normative di Riferimento

  • UNI EN 14127: Prove non distruttive – Misurazione dello spessore mediante ultrasuoni

  • UNI EN 15317: Prove non distruttive – Esame ad ultrasuoni – Caratterizzazione e verifica delle apparecchiature per la misurazione dello spessore

  • ASTM E797: Standard Practice for Measuring Thickness by Manual Ultrasonic Pulse-Echo Contact Method

Specifiche tecniche

Probe type range for steel, mm:

  • Probe 10MHz – P112-10-2×3
  • Probe 10MHz – P112-10-6 / 2
  • Probe 5MHz – P112-5-10 / 2
  • Probe 2,5MHz – P112-2,5-12 / 2
  • Probe 2MHz – P112-2-20 / 2
  • Probe 1,25MHz – P112-1.25-20 / 2


  • 0.4-15
  • 0.45-300
  • 0.8-500
  • 2.5-1000
  • 3-1200
  • 4-1500
Probe dimensions, mm:

  • Probe 10MHz – P112-10-2×3
  • Probe 10MHz – P112-10-6 / 2
  • Probe 5MHz – P112-5-10 / 2
  • Probe 2,5MHz – P112-2,5-12 / 2
  • Probe 2MHz – P112-2-20 / 2
  • Probe 1,25MHz – P112-1.25-20 / 2
  • 4×9×60
  • D12×15
  • D17×20
  • D20×21
  • D30×28
  • D30×35
Dimensions of probe contact area/crystal, mm:

  • Probe 10MHz – P112-10-2×3
  • Probe 10MHz – P112-10-6 / 2
  • Probe 5MHz – P112-5-10 / 2
  • Probe 2,5MHz – P112-2,5-12 / 2
  • Probe 2MHz – P112-2-20 / 2
  • Probe 1,25MHz – P112-1.25-20 / 2


  • 2×7/2×3
  • D9/D6
  • D14/D10
  • D16/D12
  • D24/D20
  • D24/D20
Optional probes:

  • 5MHz high-temperature probe (echo) 10/2
  • 2,5MHz probe (echo-echo) 12/2 for through coating
  • 5MHz probe (echo-echo) 10/2 for through coating
  • 10MHz probe (echo-echo) 6/2 for through coating
  • 5MHz probe (echo-echo) 10/2 for through coating, underwater, 10 m cable
  • 5MHz probe (echo-echo) 10/2 for through coating, underwater, 20 m cable
  • 5MHz probe (echo-echo) 10/2 for through coating, underwater, 30 m cable
  • range 0,8 – 300 mm,
    surface temperature up to 250 °С/482 °F
  • range 6 – 30 mm,
    coating thickness range – up to 1 mm
  • range 3,5 – 26 mm,
    coating thickness range – up to 1 mm
  • range 2 – 12 mm,
    coating thickness range – up to 0,6 mm
  • range 3,5 – 26 mm,
    coating thickness range – up to 1 mm
  • range 3,5 – 26 mm,
    coating thickness range – up to 1 mm
  • range 3,5 – 26 mm,
    coating thickness range – up to 1 mm
Compatible probe types
  • Dual-element
  • Single-element

(including probes of other manufacturers)

  • EMAT
Measurement units
  • mm
  • inch
  • μs
Resolution, mm/inch 0,01/0,001
Ultrasound velocity adjustment range, m/s 700-17000
Ultrasound velocity in the standard device sample, m/s 6070 ± 70
Operating modes
  • A-scan
  • B-scan
  • Digital mode
  • Control mode
  • Manual
Measurement methods
  • Echo
  • Echo Echo (Dual Echo)
  • Peak-peak
PC cable connection
Wireless connection with Android gadgets via NOVOTEST Lab App No
Storage capacity of measurement results 7000 and more (Limited only by the memory card)
Menu Language
  • English
  • Russian

*additional languages available by request
Display Colour, 3,5 inch 480*320
Weight of the electronic unit, not more, kg 0,5
Dimensions (L x W x H) 165x90x50 mm
Power Supply Built-in Li-ion Battery
Time of continuous work, not less than, h 10 (up to 20 by special order)
Operating temperature range for the electronic unit, ° C -20 to +40
Air moisture, no more 98 %, at 35 °С
