Descrizione

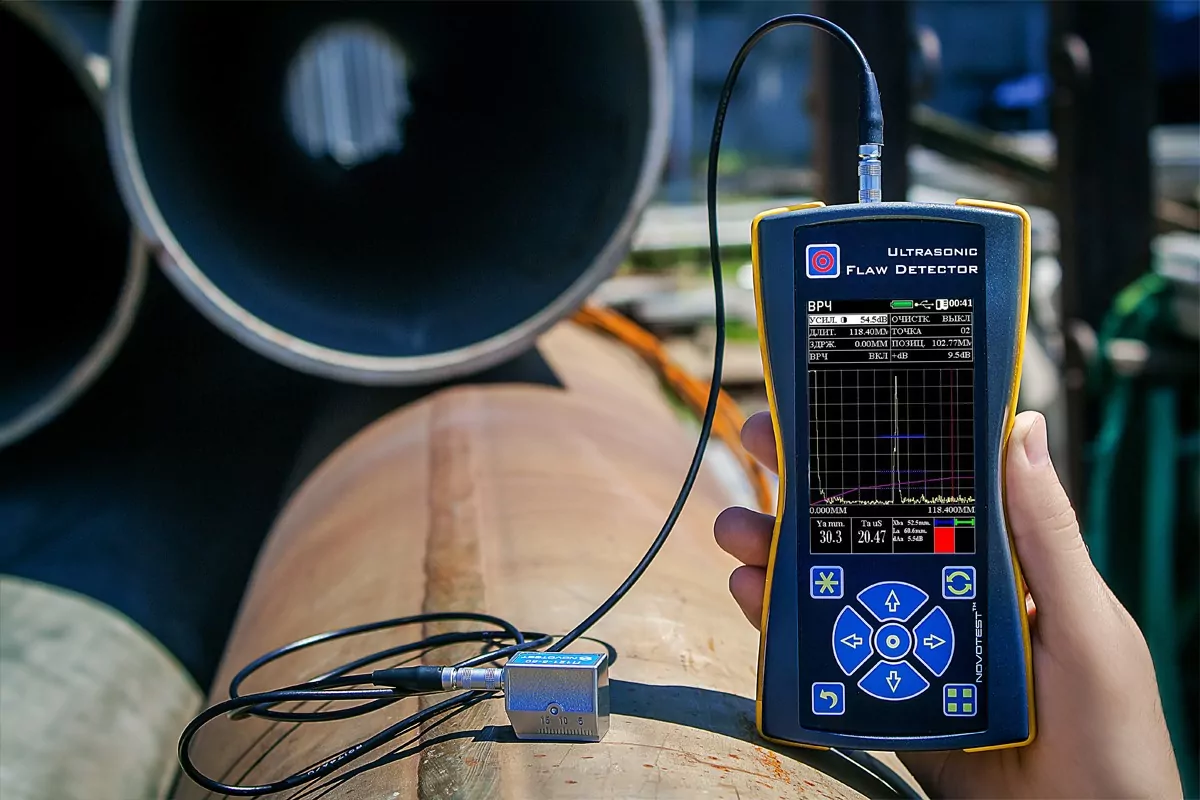

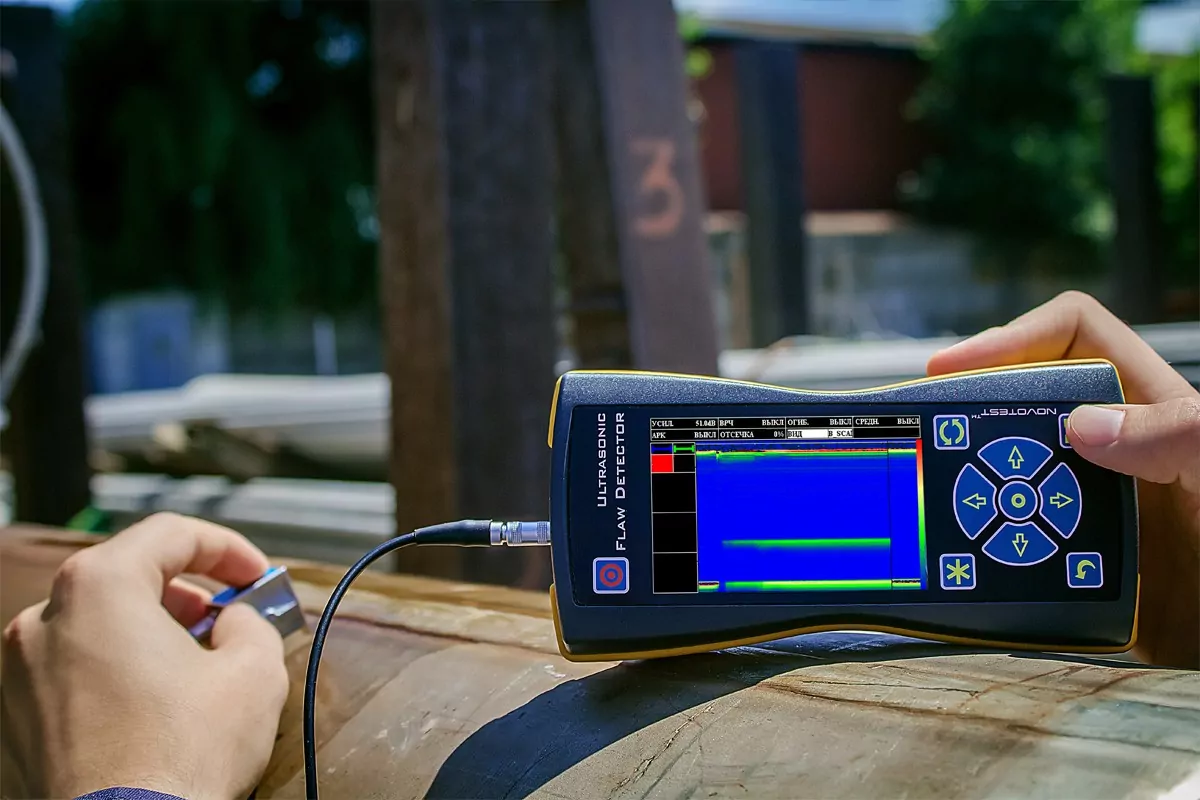

È la soluzione ideale per operatori CND che necessitano di un controllo diagnostico completo su ponteggi, strutture in quota, ambienti industriali gravosi e ispezioni sul campo.
Caratteristiche Principali e Funzionalità
-
Rappresentazione Grafica A-Scan ed Envelope: Visualizzazione ad alta risoluzione del segnale ad ultrasuoni con funzione “inviluppo” per catturare e memorizzare il picco massimo degli echi durante la scansione manuale.
-
Curve DAC e TCG Integrate: Costruzione di curve di ampiezza-distanza (DAC) e compensazione guadagno/tempo (TCG) per la valutazione dimensionale e la classificazione secondo norma delle discontinuità rilevate.
-
Calcolo Automatico delle Coordinate dei Difetti: Calcolo immediato di profondità ($Y$), distanza superficiale ($X$) e percorso sonoro ($S$) del difetto per una precisa localizzazione nella geometria del pezzo/saldatura.
-
Compatibilità Versatile con Sonde: Gestione di trasduttori monoelemento, doppio elemento (SE), sonde angolate (angle beam) e sonde diritte.
-
Corpo Ultraleggero ed Ergonomico: Peso contenuto ($< 0{,}5\text{ kg}$) e display ad alto contrasto adibito per l’impiego con una sola mano in cantiere.
-
Memoria Interna e Gestione Dati: Archivio per il salvataggio di impostazioni di calibrazione, schermate A-Scan e report di controllo con esportazione via USB a PC.
Normative di Riferimento
-
UNI EN ISO 18563-1: Prove non distruttive – Caratterizzazione e verifica delle apparecchiature per esame ad ultrasuoni – Parte 1: Strumenti
-
UNI EN ISO 17640: Controllo non distruttivo delle saldature – Controllo mediante ultrasuoni – Tecniche, livelli di prova e valutazione
-
UNI EN ISO 11666: Controllo non distruttivo delle saldature – Controllo mediante ultrasuoni – Livelli di accettabilità
Specifiche tecniche
| Operating frequency range | from 1 to 10,0 MHz |
| Range of measured time intervals (duration of scanning) | from 6 to 1000 µs |
| Velocity range | 1000 – 9999 m / s |
| Error of measurement of time intervals | not exceed ± 0,025 µs |
| Maximum permissible error of measurement of the amplitudes of the signals at the receiver input in the range from 0 to 110 dB | not exceed ± 0,5 dB |
| Testing gain range | 125 dB |
| Averaging over the quantity of starts | from 1 to 16 |
| Range of variation of temporal sensitivity adjustment (TVG) | 40 dB |
| Number of control points TVG | 16 |
| Duration of the excitation pulse to the load | from 0,0 to 0,5 µs |
| Deviation of the amplitudes of input signals in the range from 10 to 100% of the screen height not more than | 1 dB |
| Setting a delay in the prism of the probe | from 0 to 15 µs |
| Detection of signals | positive half-wave, radio mode |
| Standards |
|
| Dimensions (W*H*L) | 80*162*38 mm |
| Weight, not more | 250 g (without batteries) |
