Descrizione

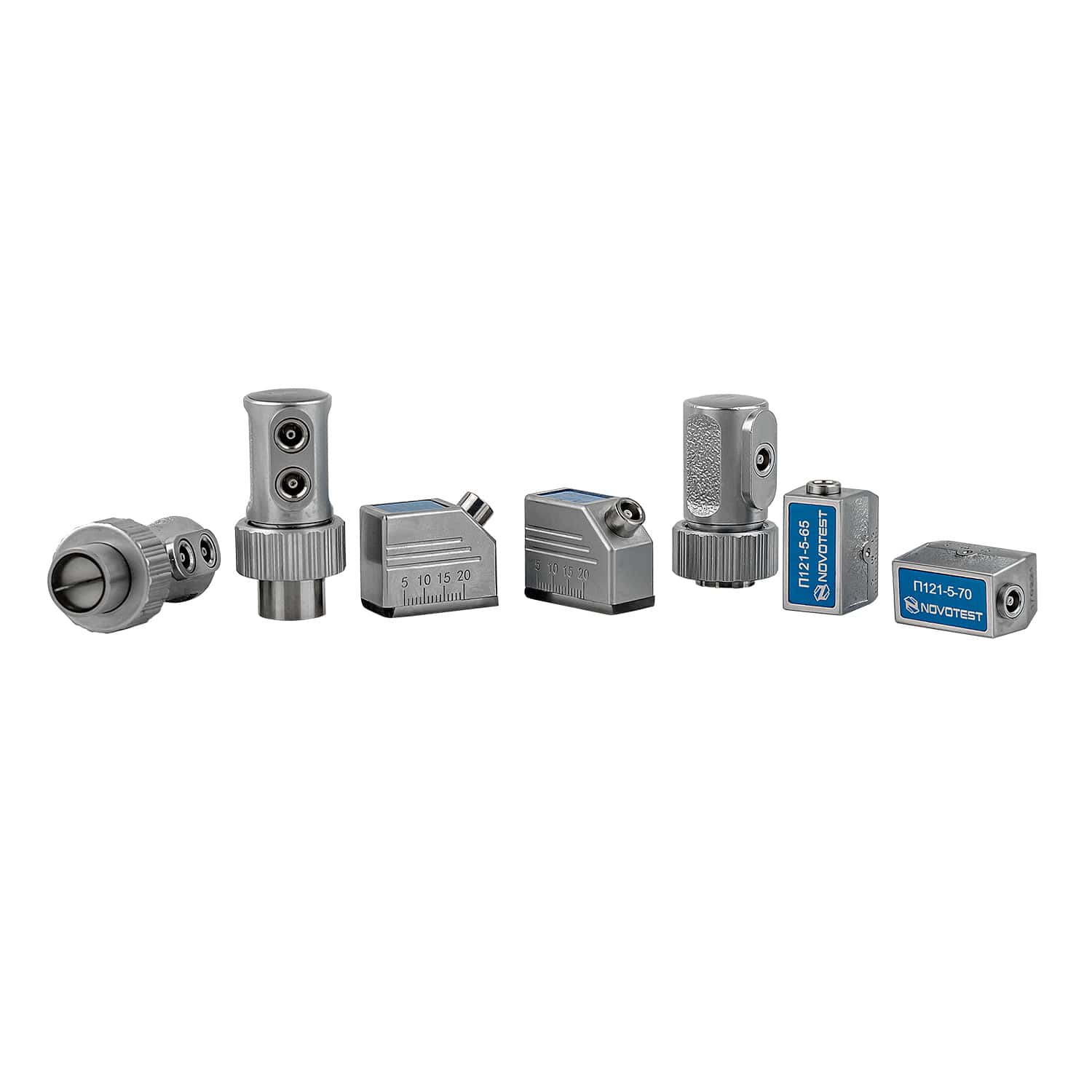

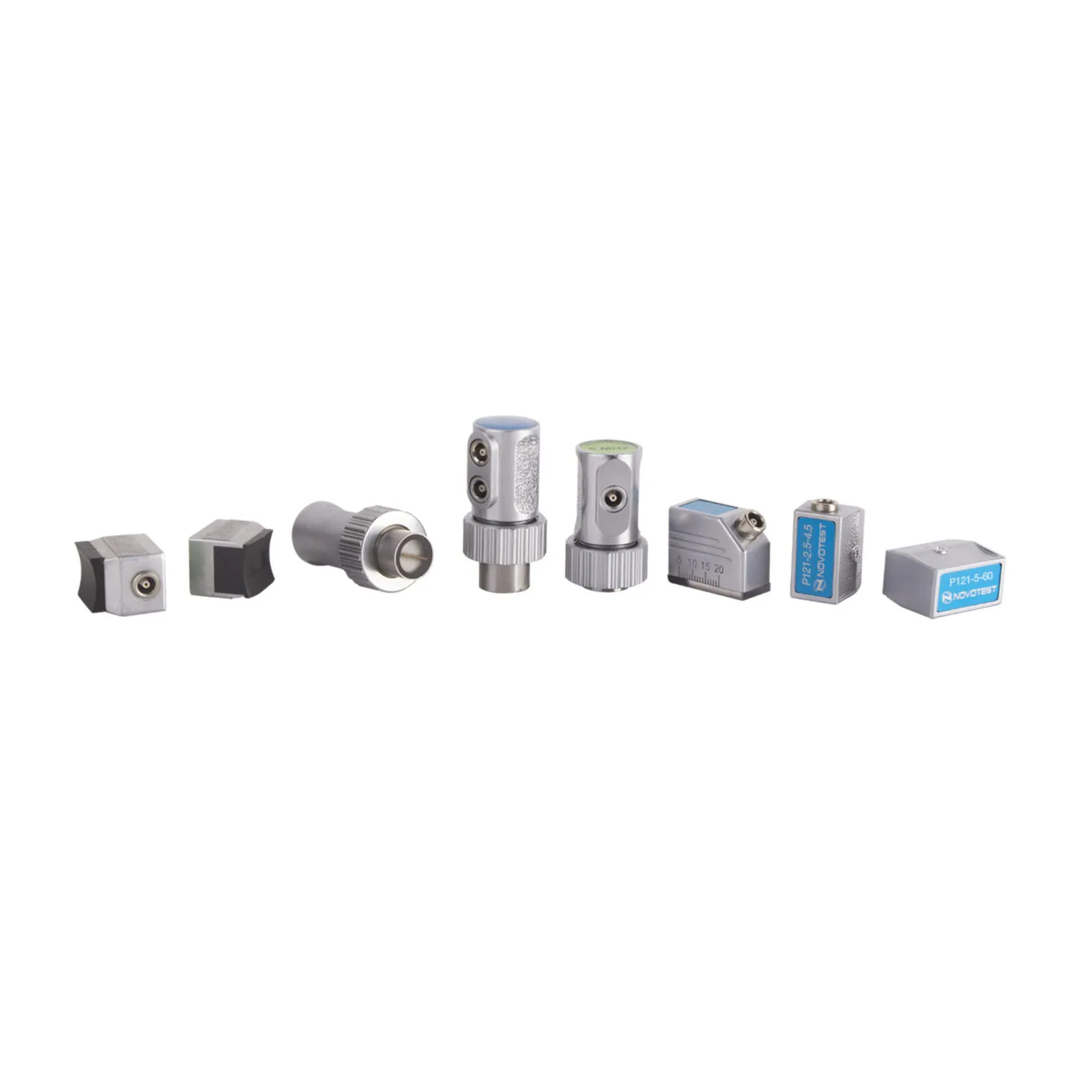

Classificazione Principale delle Sonde NOVOTEST
1. Sonde a Doppio Elemento (Dual Element / SE)
Utilizzano elementi trasmittenti e riceventi separati ed inclinati verso un punto focale comune.
-
Applicazioni Tipiche: Misurazione di spessore su pareti corrose, tubazioni, componenti con vaiolature (pitting) e lamiere sottili.
-
Vantaggi: Eliminazione dell meandro dell’eco d’ingresso (dead zone), permettendo di misurare spessori ridotti molto vicini alla superficie di contatto.
2. Sonde Angolate (Angle Beam Probes)
Immettono onde di taglio (trasversali) nel materiale con angoli di rifrazione specifici (35°, 45°, 60°, 70°).
-
Applicazioni Tipiche: Controllo dei giunti saldati, rilevamento di cricche di radice e di zampa, difetti orientati verticalmente e delaminazioni.
-
Frequenze Standard: 1,25 MHz ÷ 5 MHz.
3. Sonde Dritte Monoelemento (Straight Beam / Single Element)
Emettono onde longitudinali perpendicolari alla superficie d’ispezione.
-
Applicazioni Tipiche: Controllo di pezzi di grande spessore, forgiati, getti in ghisa o acciaio, e materiali ad elevata attenuazione acustica.
-
Frequenze Standard: 0,5 MHz ÷ 10 MHz.
4. Sonde ad Alta Temperatura e per Piccoli Diametri
Progettate per condizioni operative critiche senza danneggiamento termico o accoppiamento geometrico imperfetto.
-
Alta Temperatura: Operative fino a +250°C ÷ +500°C con accoppianti siliconici ad alto punto di gocciolamento.
-
Micro-Sonde: Diametro dell’elemento piezoelettrico ridotto (6mm o inferiore) per l’ispezione di tubi a piccolo raggio di curvatura.
Tabella Operativa di Selezione Sonde per Spessimetri
| Modello / Frequenza | Diametro Elemento | Campo di Misura (Acciaio) | Applicazione Principale |
| P112-10-6/2 (10 MHz) | 6 mm | 0,8 mm ÷ 30 mm | Spessori sottili, piccoli diametri, tubi |
| P112-5-10/2 (5 MHz) | 10 mm | 1,0 mm ÷ 200 mm | Uso generale, tubazioni e lamiere |
| P112-2.5-12/2 (2,5 MHz) | 12 mm | 2,0 mm ÷ 300 mm | Metalli corrosi, ghisa, provini grezzi |
| P112-5-6/2-HT (5 MHz) | 6 mm | 1,5 mm ÷ 100 mm | Superfici calde fino a +250°C |
Normative di Riferimento
-
UNI EN ISO 22232-2: Prove non distruttive – Caratterizzazione e verifica delle apparecchiature per esame ad ultrasuoni – Parte 2: Trasduttori
-
UNI EN ISO 17640: Controllo non distruttivo delle saldature – Controllo mediante ultrasuoni – Tecniche, livelli di prova e valutazione
