Descrizione

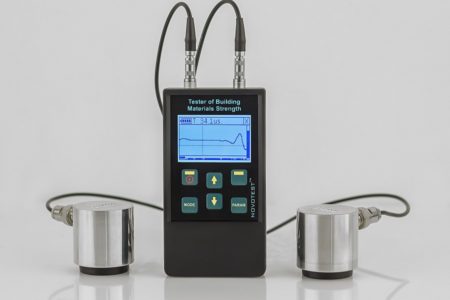

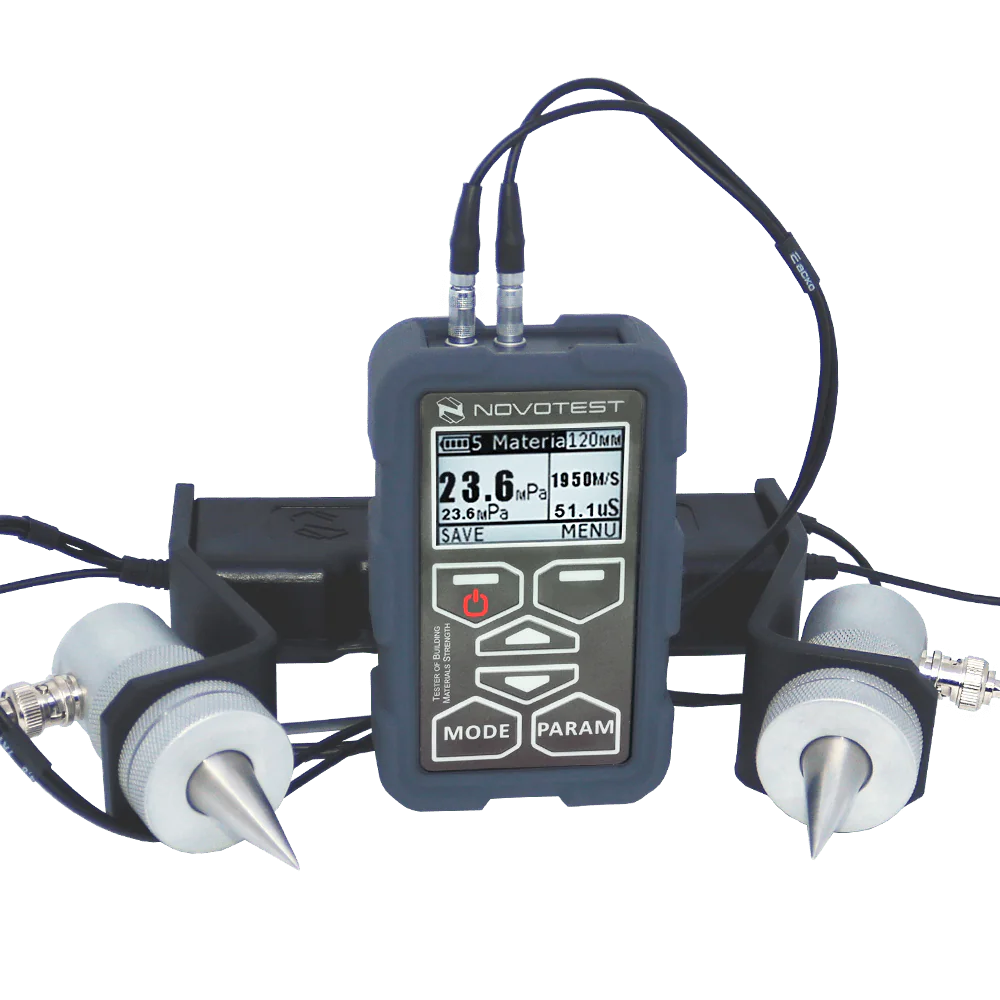

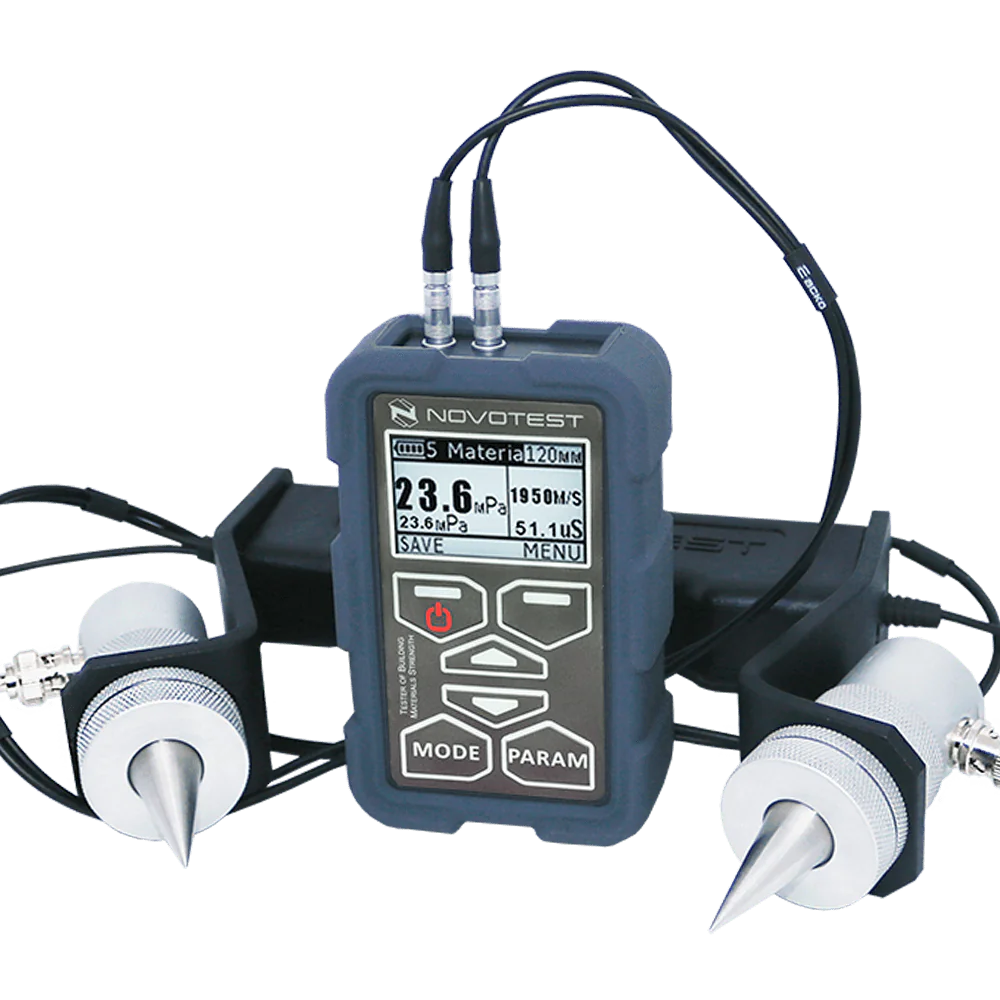

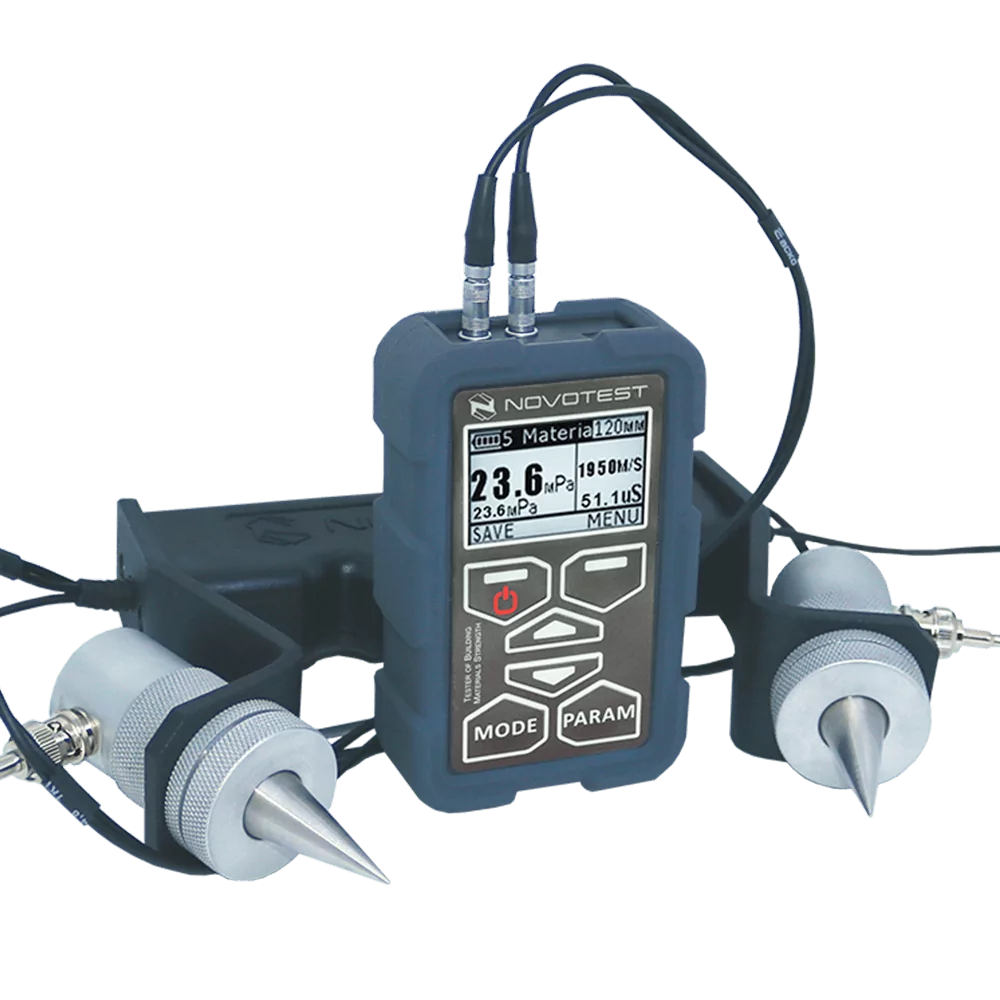

Lo strumento misura con elevata accuratezza il tempo e la velocità di propagazione delle onde ultrasoniche (Vp), calcolando direttamente la resistenza a compressione stimata in MPa e identificando vuoti, vespai, fessure o difetti interni della struttura.
Principali Applicazioni e Funzionalità
-
Stima della Resistenza a Compressione: Determinazione diretta della resistenza del calcestruzzo in opera e monitoraggio della maturazione nei getti.
-
Metodo Combinato SonReb: Utilizzabile in combinazione con lo sclerometro per indagini strutturali ad alta precisione secondo le linee guida CND.
-
Localizzazione Difetti Interni: Rilevamento di discontinuità, cavità, fessurazioni e zone degradate in elementi in c.a., murature e pietra.
-

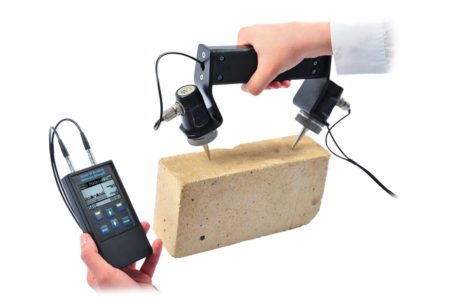

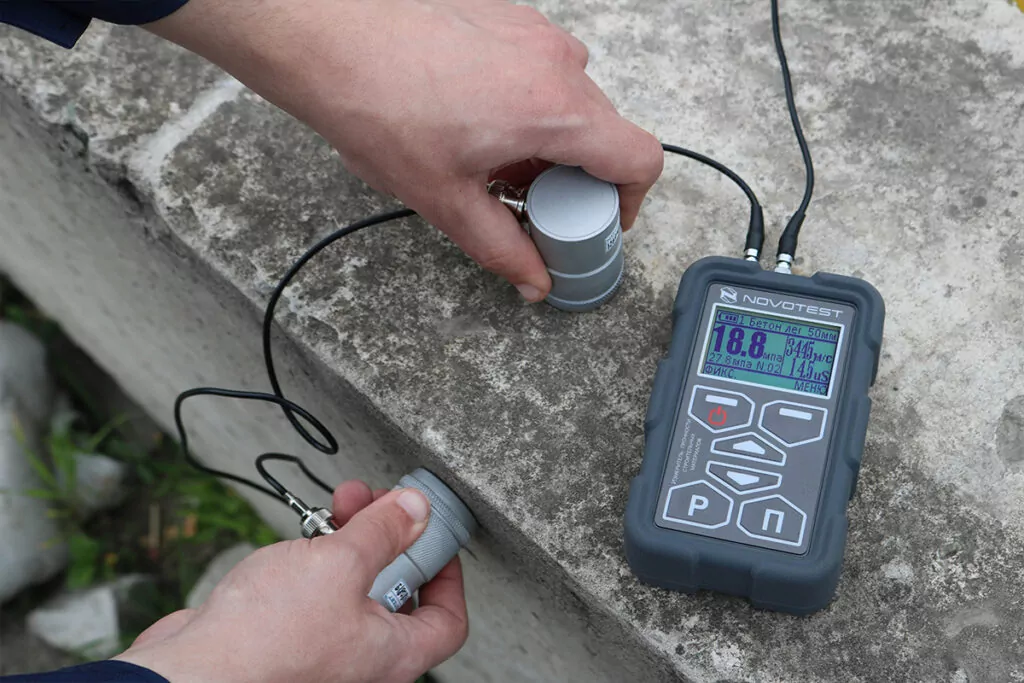

Modalità di Prova Flessibili: Supporta sia la prova per trasparenza (trasmissione diretta) sia la prova superficiale (trasmissione indiretta).
Funzione A-Scan e misurazione di altri parametri fisico-meccanici
La presenza della funzione di visualizzazione del segnale A-Scan (forma d’onda completa) consente all’operatore di configurare e calibrare con precisione lo strumento su qualsiasi tipologia di campione o materiale.
Grazie alla correlazione diretta tra la velocità di propagazione delle onde ultrasoniche (Vp) e le proprietà fisiche dei solidi, il celerimetro NOVOTEST IPSM permette di determinare e monitorare un’ampia gamma di parametri, quali:
-
Maturazione del Calcestruzzo: Valutazione in tempo reale del grado di maturazione e del raggiungimento delle prestazioni meccaniche del calcestruzzo durante i getti monolitici.
-
Modulo di Elasticità (E): Determinazione del modulo elastico dinamico su materiali avanzati, vetroresina e fibra di carbonio (CFRP/GFRP).
-
Indice di Qualità Acustica: Misurazione e classificazione dell’indice sonoro su ceramiche da costruzione, refrattari e materiali abrasivi.
-
Profondità delle Fessure: Stima accurata della profondità delle fessure superficiali del calcestruzzo mediante sonde per trasmissione indiretta.
-
Anisotropia e Omogeneità: Valutazione dell’omogeneità interna e rilevamento della presenza di micro-porosità o difetti strutturali diffusi.
Vantaggio del Display A-Scan:
La rappresentazione grafica dell’impulso permette di individuare con esattezza il primo arrivo dell’onda acustica ed evitare errori di misurazione dovuti ad attenuazioni del segnale, rumore di fondo o geometrie complesse del pezzo.
Caratteristiche Tecniche
| Parametro | Specifiche Prestazionali |
| Intervallo Misura Tempo | 0 ÷ 9999 μs |
| Risoluzione Tempo | 0,1 μs |
| Frequenza di Lavoro Sonde | 50 ÷ 100 kHz (standard) |
| Accuratezza Misura Tempo | ±(0,1 + 0,011 * t) μs |
| Memoria Interna | Archiviazione fino a centinaia di lotti di misura |
| Interfaccia e Software | Connessione PC / Bluetooth per esportazione dati e report |
Normative di Riferimento
-
UNI EN 12504-4: Prove sul calcestruzzo nelle strutture – Parte 4: Determinazione della velocità dei impulsi ultrasonici
-
ASTM C597: Standard Test Method for Pulse Velocity Through Concrete
