Descrizione

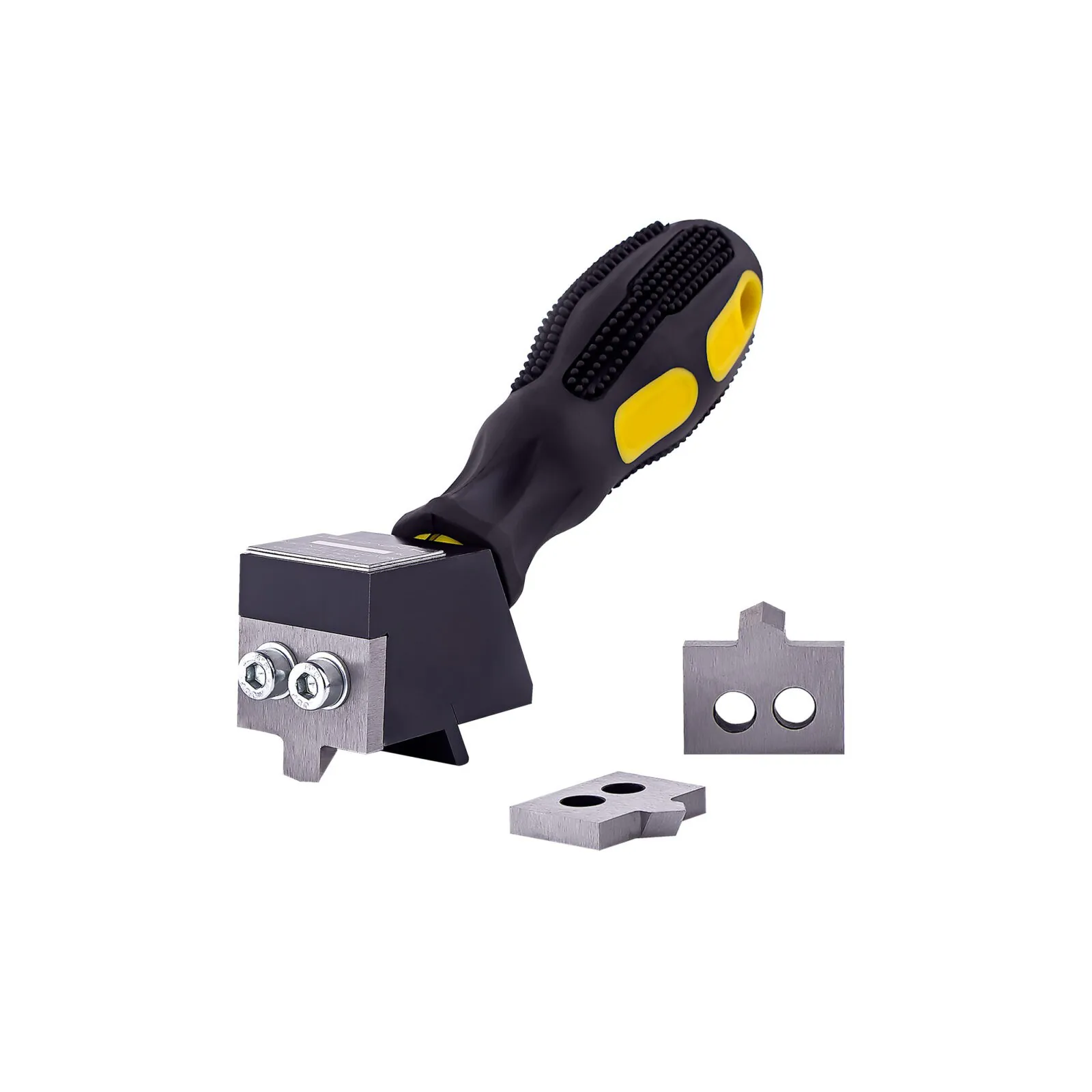

Il funzionamento si basa sul metodo dell’intaglio a V: attraverso una lama di precisione con un angolo noto, lo strumento esegue un piccolo taglio attraverso il rivestimento fino al substrato. Osservando l’incisione con il microscopio graduato integrato (50x), l’operatore misura la larghezza della traccia e calcola istantaneamente lo spessore esatto del rivestimento o dei singoli strati di un sistema multistrato.
Vantaggi Operativi
-
Misurazione Multistrato: Permette di determinare individualmente lo spessore di ciascun livello (es. primer, fondo e finitura) all’interno di un ciclo di verniciatura complesso.
-
Invariabilità dal Substrato: Funziona indipendentemente dalla natura del supporto (metallo, calcestruzzo, legno, compositi, intonaco).
-
Lame Intercambiabili di Precisione: Fornito con lame aventi angoli di taglio differenti per adattarsi a range di spessore da pochi micron fino a oltre 1500 μm.
-
Assenza di Calibrazione Elettronica: Strumento meccanico di altissima affidabilità, pronto all’uso immediato in cantiere senza necessità di regolazioni elettroniche.
Procedura Operativa (NOVOTEST TPN-2808)
1.Monomtaggio della lama: Selezionare l’inclinazione corretta.
Formula di calcolo:
-
S = Spessore del rivestimento (μm)
-
W = Larghezza dell’intaglio letta al microscopio (divisioni della scala)
-
k = Coefficiente di proporzionalità della lama utilizzata
Specifiche Tecniche
| Thickness measurement range, µm | Depends on the length of scale microscope |
| Measurement accuracy | Half of scale unit of the microscope |
| Discontinuous of measurements | Depends on the cutter |
| Dimensions, mm, no more | 170*50*50 |
