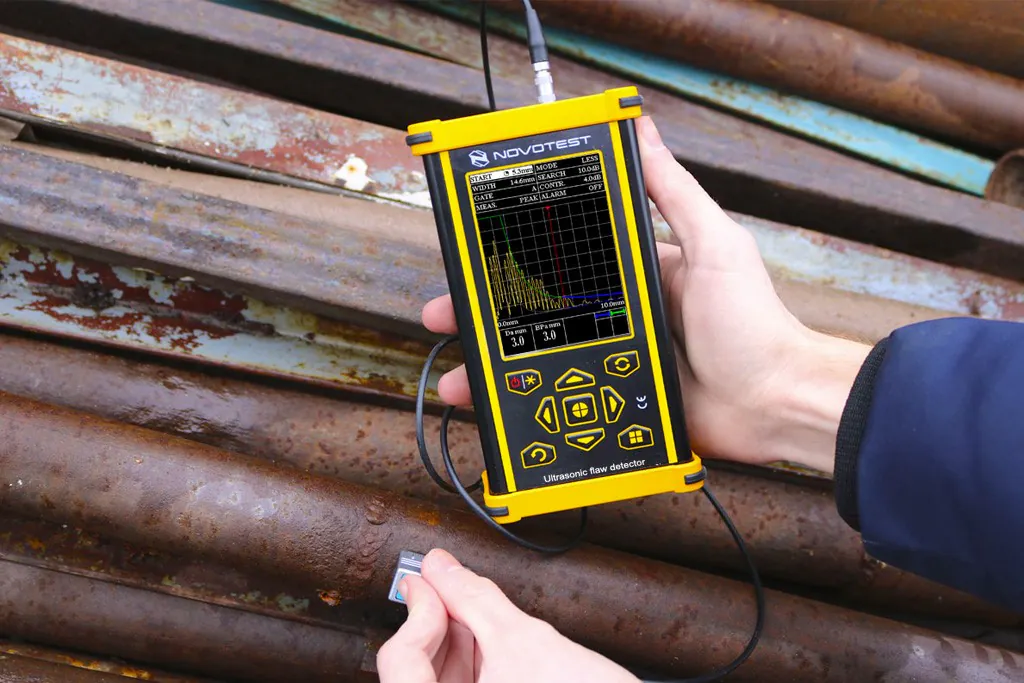

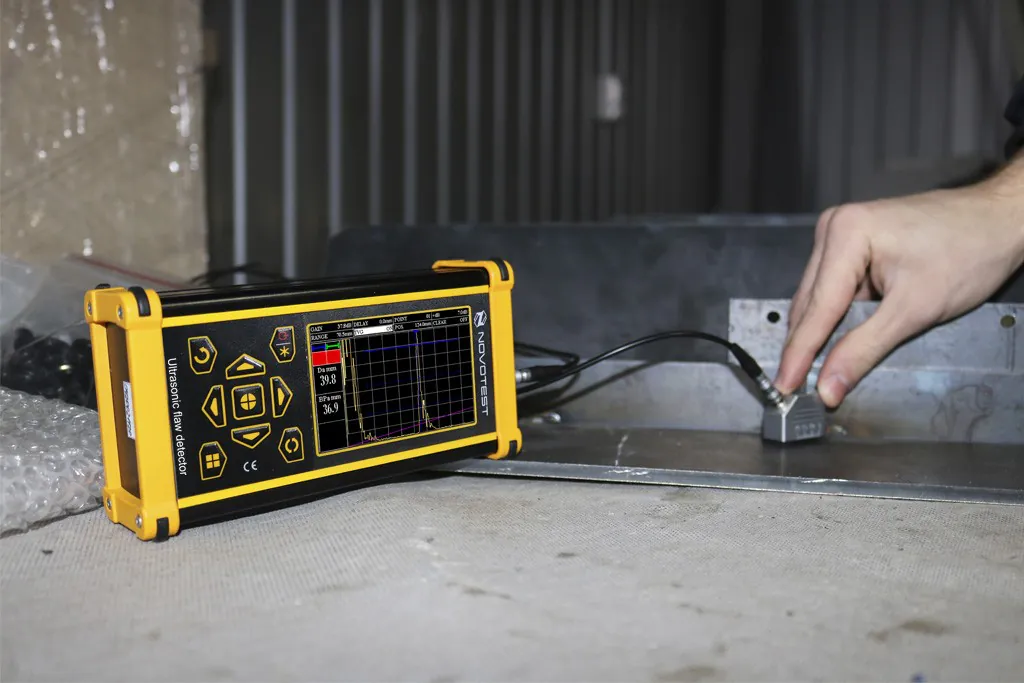

Descrizione
Grazie all’architettura hardware potenziata e alla frequenza di campionamento ad alta velocità, lo strumento offre un’elevata risoluzione del segnale vicina alla superficie e consente l’uso di sonde ad altissima frequenza.
Caratteristiche Principali e Funzionalità
-

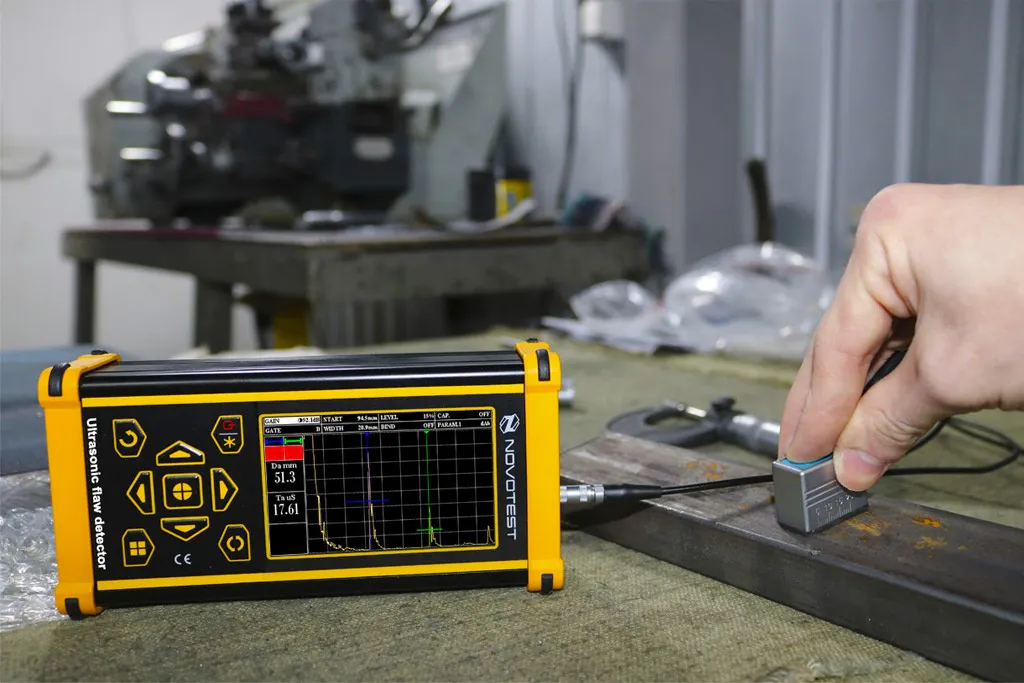

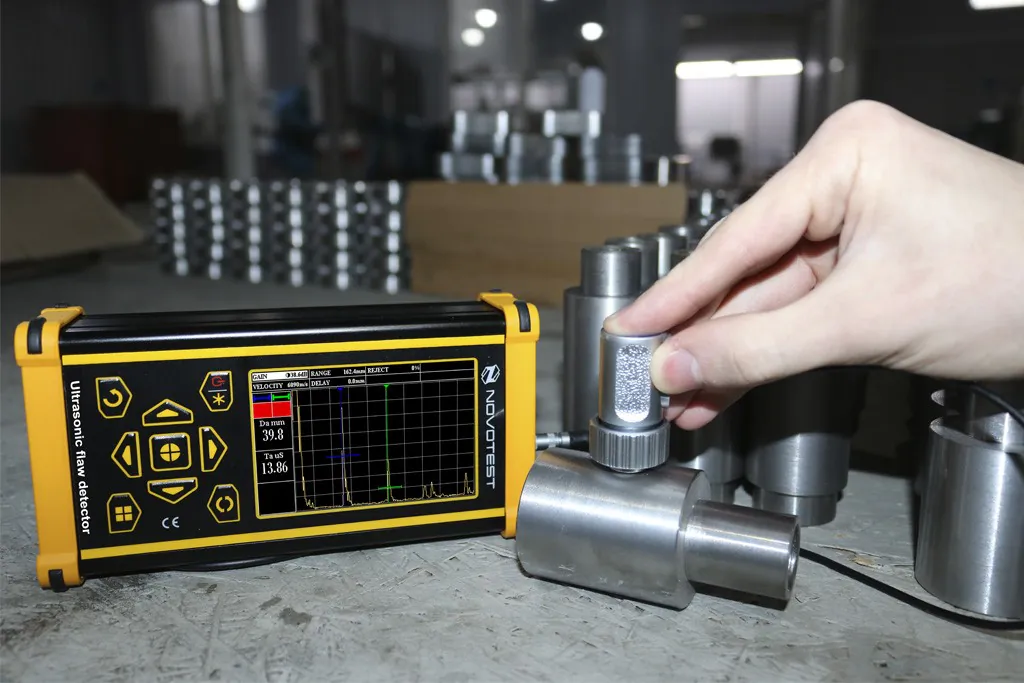

Visualizzazione A-Scan e B-Scan in Tempo Reale: Tracciamento della forma d’onda del segnale e ricostruzione del profilo di sezione trasversale per valutare l’estensione del difetto.
-
Valutazione Dimensionale e Normativa dei Difetti: Supporto integrato per curve DAC, TCG (compensazione guadagno/tempo) e diagrammi DGS/AVG per la stima equivalente del diametro del difetto.
-
Localizzazione Automatica del Difetto: Calcolo istantaneo delle coordinate spaziali della discontinuità: profondità (Y), distanza superficiale dal punto di uscita della sonda (X) e percorso sonoro (S).
-
Frequenza di Ripetizione Impulsi Regolabile: Fino a 1000 Hz per garantire velocità di scansione elevate senza perdita di dati o fenomeni di aliasing.
-
Filtri di Banda Selezionabili: Ottimizzazione del rapporto segnale/rumore (SNR) in funzione del tipo di sonda e della struttura cristallina del materiale (es. acciai austeniici o ghise).
-
Funzione Inviluppo dell’Eco (Envelope): Memorizzazione del picco massimo dell’ampiezza durante la scansione manuale per facilitare l’individuazione della massima riflettività.
Normative di Riferimento
-
UNI EN ISO 18563-1: Prove non distruttive – Caratterizzazione e verifica delle apparecchiature per esame ad ultrasuoni – Parte 1: Strumenti
-
UNI EN ISO 17640: Controllo non distruttivo delle saldature – Controllo mediante ultrasuoni – Tecniche, livelli di prova e valutazione
-
UNI EN ISO 11666: Controllo non distruttivo delle saldature – Controllo mediante ultrasuoni – Livelli di accettabilità
Specifiche tecniche
| Operating frequency range | from 1 to 10,0 MHz |
| Range of measured time intervals (duration of scanning) | from 6 to 1000 µs |
| Velocity range | 1000 – 9999 m / s |
| Error of measurement of time intervals | not exceed ± 0,025 µs |
| Maximum permissible error of measurement of the amplitudes of the signals at the receiver input in the range from 0 to 110 dB | not exceed ± 0,5 dB |
| Testing gain range | 126 dB |
| Averaging over the quantity of starts | from 1 to 128 |
| Range of variation of temporal sensitivity adjustment (TVG) | 1-40 dB |
| Number of control points TVG | 16 |
| Duration of the excitation pulse to the load | from 12.5 to 0,5 µs |
| Scan range | from 8 up to 250 μs (500 and more by special order) or from 0,48mm up to 1500mm (in Steel V=6000m/s) (3000m and more by special order) |
| Sweep delay range | from 0 up to 1000 μs |
| Measurement range of time intervals | from 8 up to 250 μs (500 and more by special order) |
| Setting the delay in the prism of the transducer | from 0 up to 15 μs |
| Deviation of the amplitudes of input signals in the range from 10 to 100% of the screen height not more than | 1 dB |
| Setting a delay in the prism of the probe | from 0 to 15 µs |
| Automatic signaling of defects (ASD) | Two-zone |
| Detection of signals | positive half-wave, radio mode |
| Operating modes | DAC, TVG, DGS, AWS, AFS, ASD |
| Menu language | English, Russian |
| Dimensions (W*H*L) | 165x90x50 mm |
| Power Supply | Built-in Li-ion Battery |
| Time of continuous work, not less than, h | 8 |
| Operating temperature range for the electronic unit, ° C | -20 to +40 |
| Air moisture, no more | 98 %, at 35 °С |
| Weight, not more | 500 g |
