Descrizione

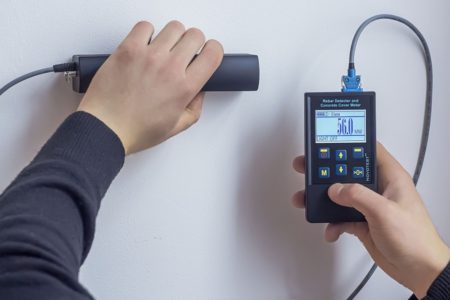

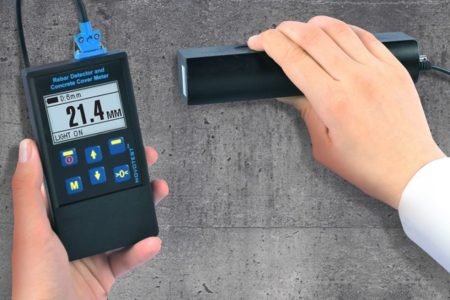

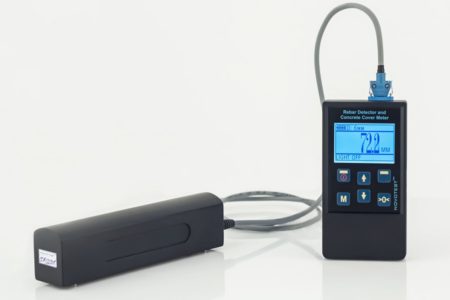

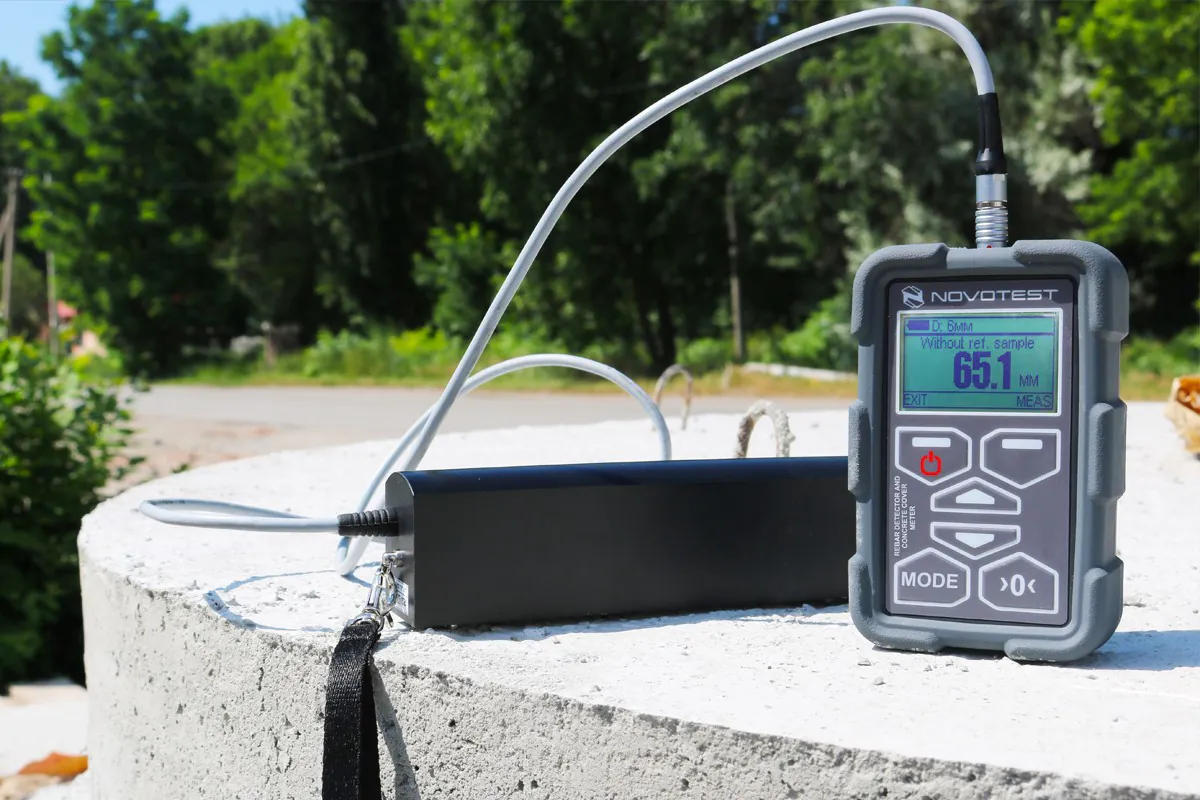

Lo strumento misura con precisione lo spessore del copriferro (profondità della barra), individua la posizione ed orientamento dell’armatura e consente la stima del diametro delle barre (d). È uno strumento essenziale per la diagnostica strutturale, i collaudi, la pianificazione di carotaggi e prove di estrazione (Pull-Out).
Valutazione e Stima del Diametro dell’Armatura (Φ)

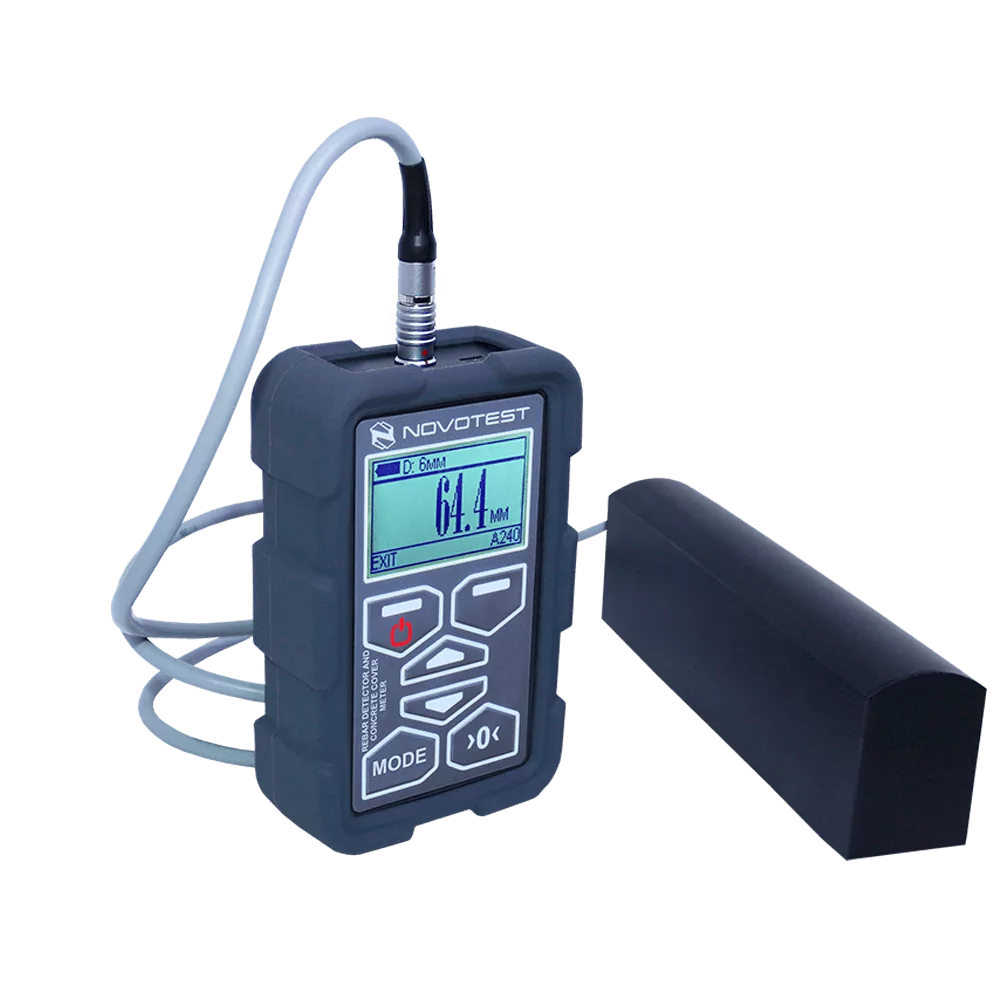

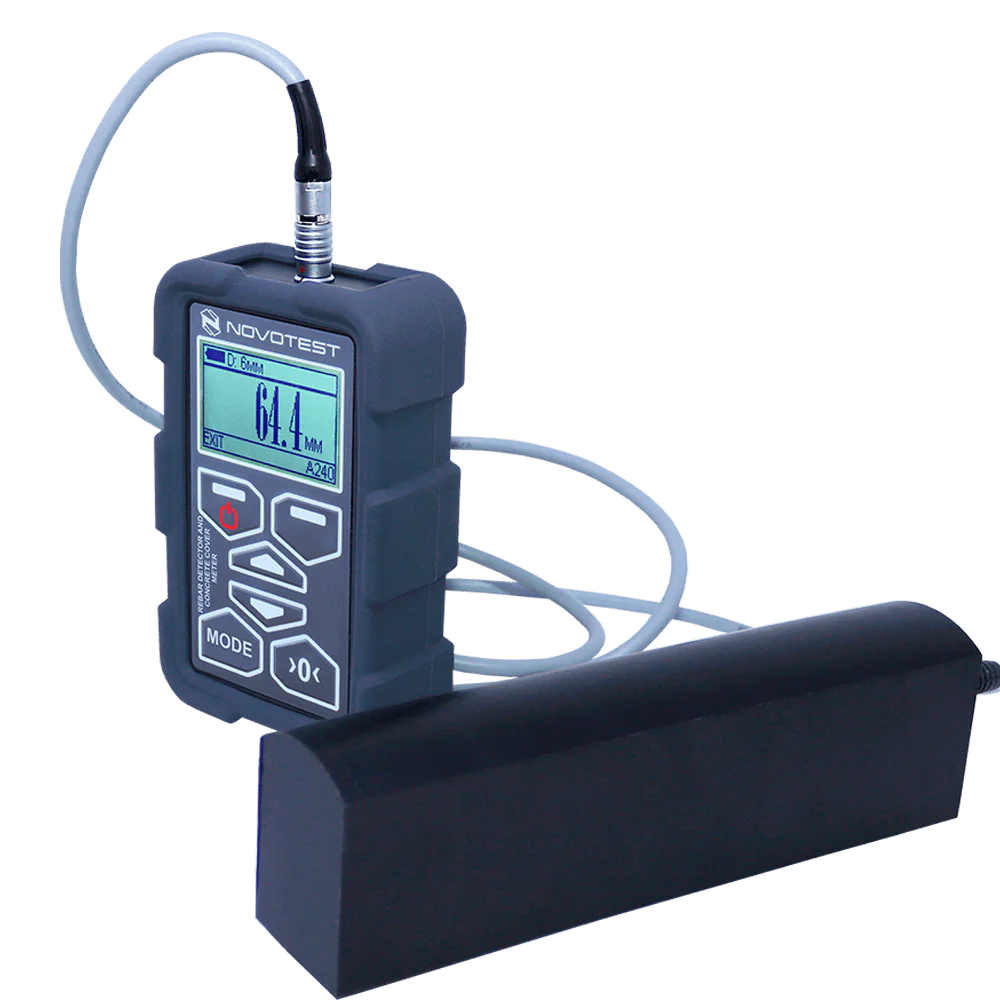

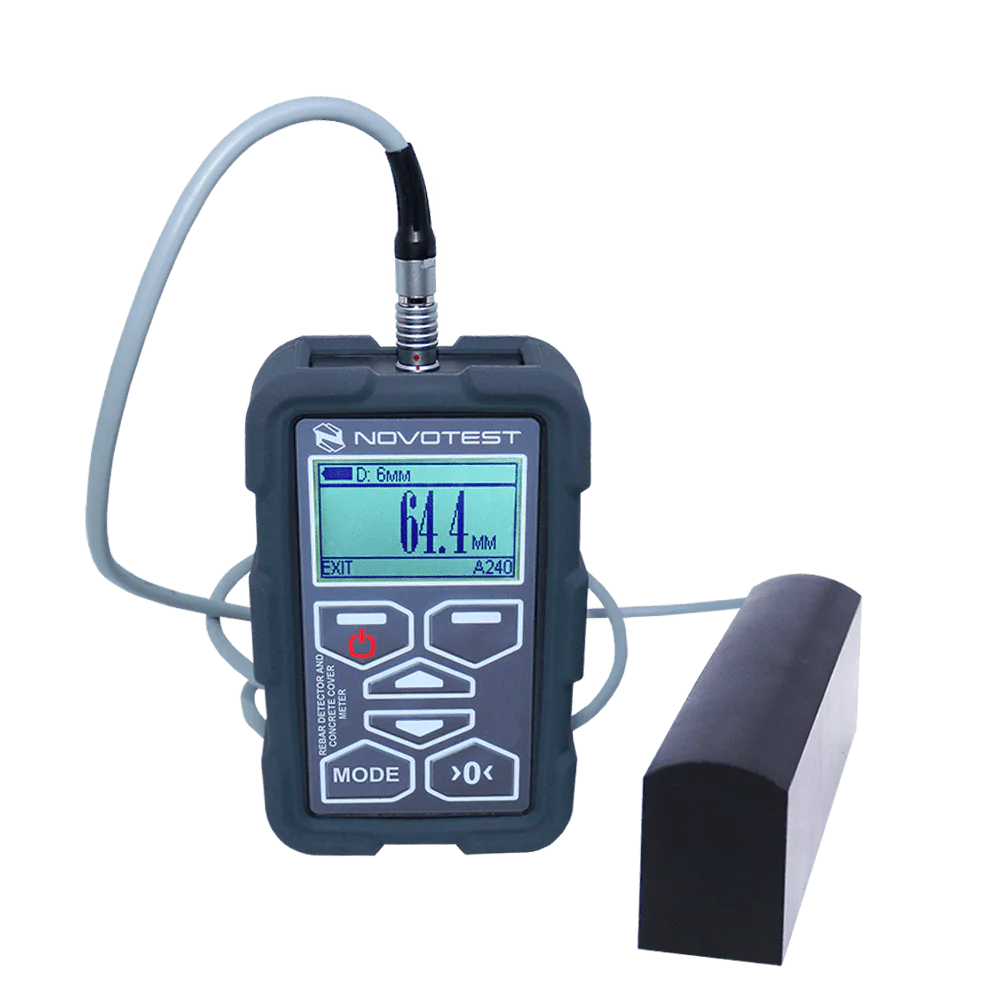

Il NOVOTEST Rebar Detector dispone di una modalità operativa avanzata progettata per la stima del diametro nominale della barra d’armatura quando questo non sia noto a priori.
La misurazione si basa su un metodo di correlazione a doppia rilevazione:
-
Prima misurazione (diretta): Viene registrata la distanza minima dallo strumento alla barra d’armatura (spessore del copriferro standard).
-
Seconda misurazione (con piastra distanziatrice): Si interpone sulla superficie del calcestruzzo una piastra di spessore noto e si effettua una seconda lettura della variazione del campo elettromagnetico.
-
Elaborazione e Calcolo: Attraverso un algoritmo interno basato sulle curve di correlazione del segnale elettromagnetico, lo strumento calcola istantaneamente il diametro stimato della barra (Φ mm) unitamente al valore esatto del copriferro.
Specifiche Tecniche
| Range of measuring the thickness of the protective layer, mm | 5 … 170 |
| Controlled diameters, mm | 6-50 |
| Thickness measurement accuracy of the protective layer, mm | (0,03 h + 0.5) |
| Measurement accuracy of the rebar diameter, mm | Not regulated, depends on the testing object |
| Measurement scales |
|
| Standards |
|
| Wireless connection with Android gadgets via NOVOTEST Lab App | No |
| Languages |
|
| Overall dimensions, mm: – electronic unit – probe |
– 122х76х36,5 – 200x50x35 |
| Operating temperature, ° C | -20 … +40 ° C |
| Power supply | 2pcs AA batteries |
| Time of continuous work hours, not less | 8 |
| Weight of electronic unit with batteries, no more, kg | 0.2 |
| Package dimensions, cm | 33*27*10 |
| Package weight, kg | 1.7 |
