Controlli di Integrità e Continuità dei Pali mediante Sonic Integrity Test (SIT)

1. Principi Teorici della Prova Ecometrica

Generato da un impatto a bassa energia sulla testa del palo, l’impulso si propaga assialmente verso il basso e viene riflesso dalla punta dell’elemento o da qualsiasi variazione di impedenza acustica Z, definita dalla relazione:

• A = Area della sezione trasversale del palo (m²);

• E = Modulo di elasticità longitudinale del calcestruzzo (N/m²);

• ρ = Densità del materiale (kg/m³);

• c = Velocità di propagazione dell’onda di compressione (m/s).

Eventuali variazioni geometriche (spanciamenti o restringimenti), variazioni delle proprietà meccaniche della miscela (vespai, inclusioni di terreno) o discontinuità fisiche generano riflessioni d’onda secondarie che si sovrappongono al segnale di ritorno. Il segnale è inoltre influenzato dal confinamento e dalla stratigrafia del terreno circostante.

2. Descrizione del Cantiere e Campione d’Indagine

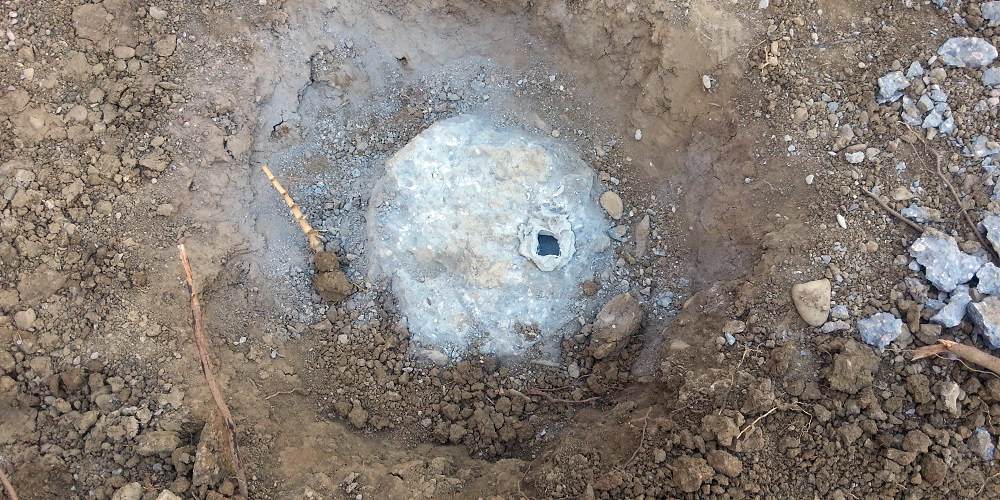

L’indagine è stata eseguita su n. 10 pali di fondazione in calcestruzzo armato facenti parte di una paratia contigua di sostegno, realizzata per consentire gli scavi di sbancamento necessari alla costruzione di un nuovo fabbricato residenziale nella prima periferia di Imola (BO).

Caratteristiche di progetto degli elementi indagati:

• Classe del calcestruzzo: C28/35 (Rck 35 N/mm²);

• Diametro nominale (d): 0,40 m (400 mm);

• Lunghezza nominale (L): 10,0 m.

3. Esito delle Misurazioni ed Analisi dei Riflettogrammi

L’elaborazione ecometrica delle risposte temporali acquisite ha fornito i seguenti risultati:

• Profondità di riflessione di punta: Tutti i pali controllati mostrano un chiaro segnale di risposta di punta a una profondità d’onda calcolata variabile tra 9,5 m e 10,5 m, confermando la continuità dell’asta fino al fondo dello scavo;

• Identificazione delle variazioni di sezione: Nei segnali riflettometrici non sono emersi difetti critici o lesioni di continuità. Tuttavia, su diversi pali è stata rilevata un’anomalia caratteristica posizionata ad una profondità variabile tra 2,2 m e 5,7 m dalla testa del palo;

• Natura dell’anomalia: La forma della riflessione indica un locato incremento di sezione (spanciamento/bulbo di getto) seguito da un graduale rientro nella sezione nominale, fenomeno tipico legato alla deformazione della parete di scavo durante il getto in strati di terreno a debole portanza.

In conclusione, la paratia presenta una piena continuità strutturale e risponde idoneamente ai requisiti di collaudo.

4. Normativa di Riferimento

• ASTM D5882-07: Standard Test Method for Low Strain Impact Integrity Testing of Deep Foundations;

• NTC 2018 & Circolare n. 7/2019: Linee guida per le prove di collaudo e di integrità sui pali di fondazione e sulle paratie.
