Prova di Carico Statico di Verifica su Portale di Sostegno per Pensili Portastrumenti in Sala Risvegli

1. Inquadramento Generale e Scopo delle Prove

In data 29 maggio 2013, su incarico dell’Azienda Ospedaliera di Padova e su indicazione della Direzione Lavori, è stata eseguita una prova di carico statico di verifica e collaudo sul portale di ancoraggio a soffitto destinato al sostegno di n. 3 pensili portastrumenti all’interno della nuova sala risvegli (Recovery Room).

Le indagini sperimentali sono state condotte da tecnici sperimentatori qualificati e certificati da RINA S.p.A. (Organismo Accreditato ACCREDIA) come Esperti di III° Livello per l’esecuzione di prove non distruttive e collaudi su strutture in c.a., c.a.p., muratura e carpenteria metallica (UNI EN ISO 9712).

2. Schema Strutturale dell’Ancoraggio e Carichi di Prova

La struttura controllata è costituita da un portale primario in carpenteria metallica fisso a soffitto/solaio superiore, posto al di sopra della quota del controsoffitto modulare ispezionabile. Tale portale sostiene n. 3 bracci braccetti e colonne sospese articolate:

• Capacità portante nominale di progetto: 80 kg per ciascun piano/piattaforma di lavoro del pensile;

• Over-strength di sicurezza (costruttore): Incremento dinamico/strutturale pari al +25%.

Per collaudare il portale sotto il massimo stress di esercizio previsto dalle schede tecniche della casa costruttrice, il carico statico di prova per ciascun pensile è stato fissato a 100 kg (1,0 kN), corrispondente al carico nominale maggiorato del 25%.

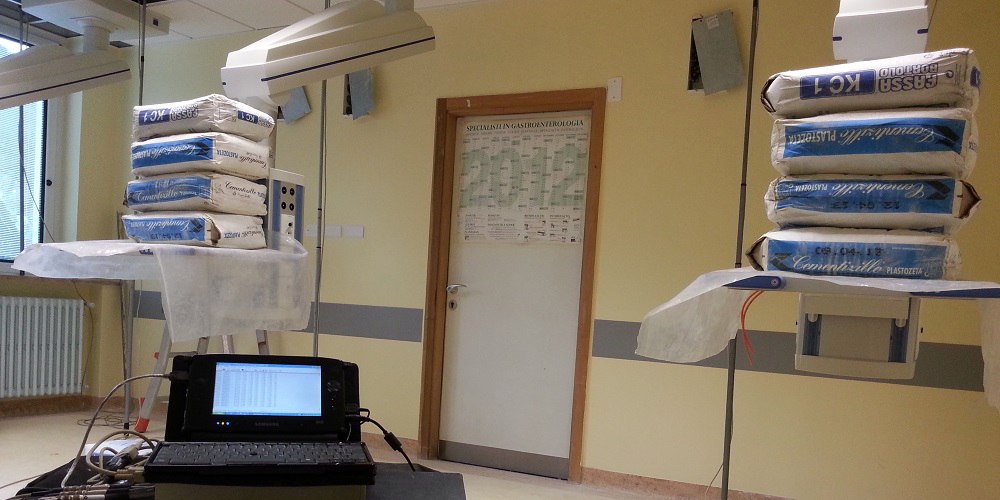

Modalità di zavorramento: Il carico è stato applicato sulle piastre di estremità dei bracci impiegando sacchi di materiale edile a peso titolato e calibrato.

3. Setup Sperimentale e Catena di Misura

Per consentire il posizionamento dei sensori di misura direttamente sugli elementi strutturali resistenti (senza interferenze con le finiture):

1. Si è proceduto alla temporanea rimozione dei pannelli del controsoffitto in corrispondenza degli appoggi del portale e dei nodi di attacco delle piastre di sospensione;

2. Sono stati posizionati trasduttori induttivi di spostamento (LVDT) ad alta precisione ancorati a caposaldi indipendenti per il monitoraggio continuativo delle frecce di inflessione e dei cedimenti dei vincoli a soffitto durante le fasi di applicazione e mantenimento del carico.

4. Esito della Prova e Giudizio di Idoneità

Durante la prova di carico statico, il comportamento del portale in carpenteria metallica ha evidenziato un’elevata rigidità flessionale e torsionale:

• Deformabilità massima: I cedimenti verticali registrati dai trasduttori sono rimasti confinati all’interno del campo perfettamente elastico, con una freccia massima misurata non superiore al decimo di millimetro (δmax 0,1 mm);

• Rientro Elastico: Allo scarico completo dei pesi, si è assistito al totale azzeramento della deformazione residua.

La prova di carico ha pertanto dato esito positivo, confermando l’idoneità statica e la perfetta sicurezza d’uso dei pensili portastrumenti della sala risvegli.

5. Normativa di Riferimento

• NTC 2018 (D.M. 17 Gennaio 2018): Capitolo 9 – Collaudo statico ed esecuzione di prove di carico sulle strutture;

• UNI EN 60601-1: Apparecchiature elettromedicali – Parte 1: Prescrizioni generali relative alla sicurezza fondamentale e alle prestazioni essenziali (requisiti di stabilità e carico meccanico);

• HTM 02-01 / Linee Guida ISPESL: Sicurezza delle installazioni a soffitto in ambiti chirurgici ed ospedalieri.
